蓝牙产品要做哪些射频测试?

蓝牙产品要做哪些射频测试文章封面

“产品用了已经有证书的蓝牙模块,整机是不是不用再测?”这是蓝牙项目最常见的咨询。答案取决于销售市场、模块原有证据、整机天线、发射功率和安装条件。模块证书可以减少重复工作,但整机外壳、天线、供电和共存状态都可能改变最终射频表现。

蓝牙射频测试也不只是测一个发射功率。实验室要让设备进入可重复的发射和接收状态,覆盖经典蓝牙、BLE及实际支持的PHY,再按目标市场规则完成频谱、杂散、接收和人体暴露评估。

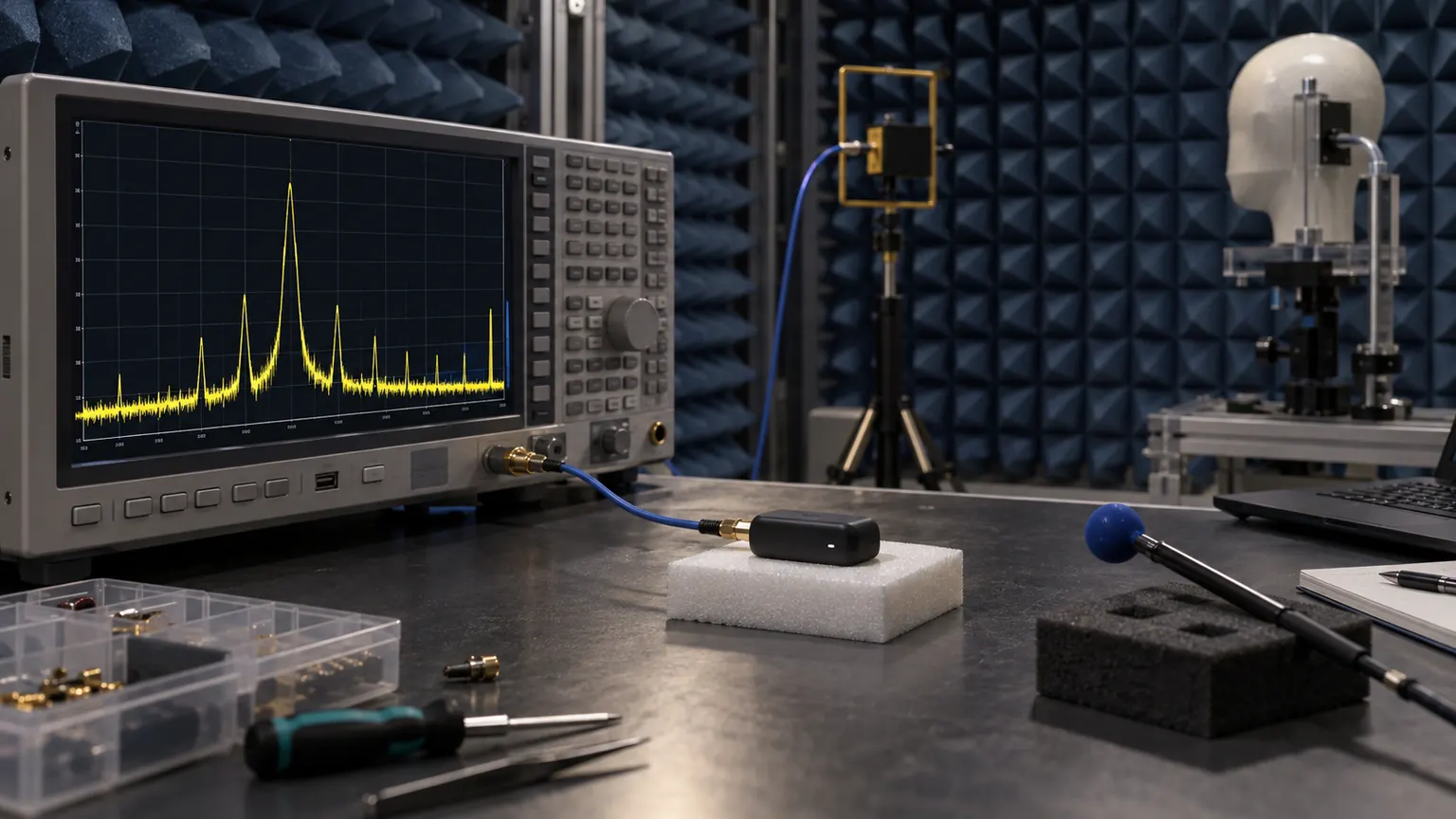

蓝牙射频发射频谱接收与RF暴露测试项目
蓝牙射频发射频谱接收与RF暴露测试项目

一、蓝牙产品常见射频测试项目

对2.4 GHz蓝牙发射器,常见项目可归为四组:

  • 发射能力:最大输出功率或等效辐射功率、功率谱密度、占用带宽、频率范围;
  • 频谱边界:带外发射、杂散发射、受限频段辐射、接收机杂散;
  • 协议工作特性:跳频信道数、驻留时间、跳频序列,或自适应、介质利用率等适用项目;
  • 接收与人体暴露:接收机阻塞/灵敏度相关验证,以及按使用距离、功率和天线位置进行SAR或RF暴露评估。

具体项目不会对所有蓝牙产品原样照搬。经典蓝牙通常采用跳频工作,BLE使用不同带宽和PHY;支持BLE 1M、2M、Coded PHY的产品,应按标准、认证方案和最不利模式选择测试配置。带Wi-Fi与蓝牙同时发射的产品,还要评估共存、合成杂散和多发射器RF暴露。

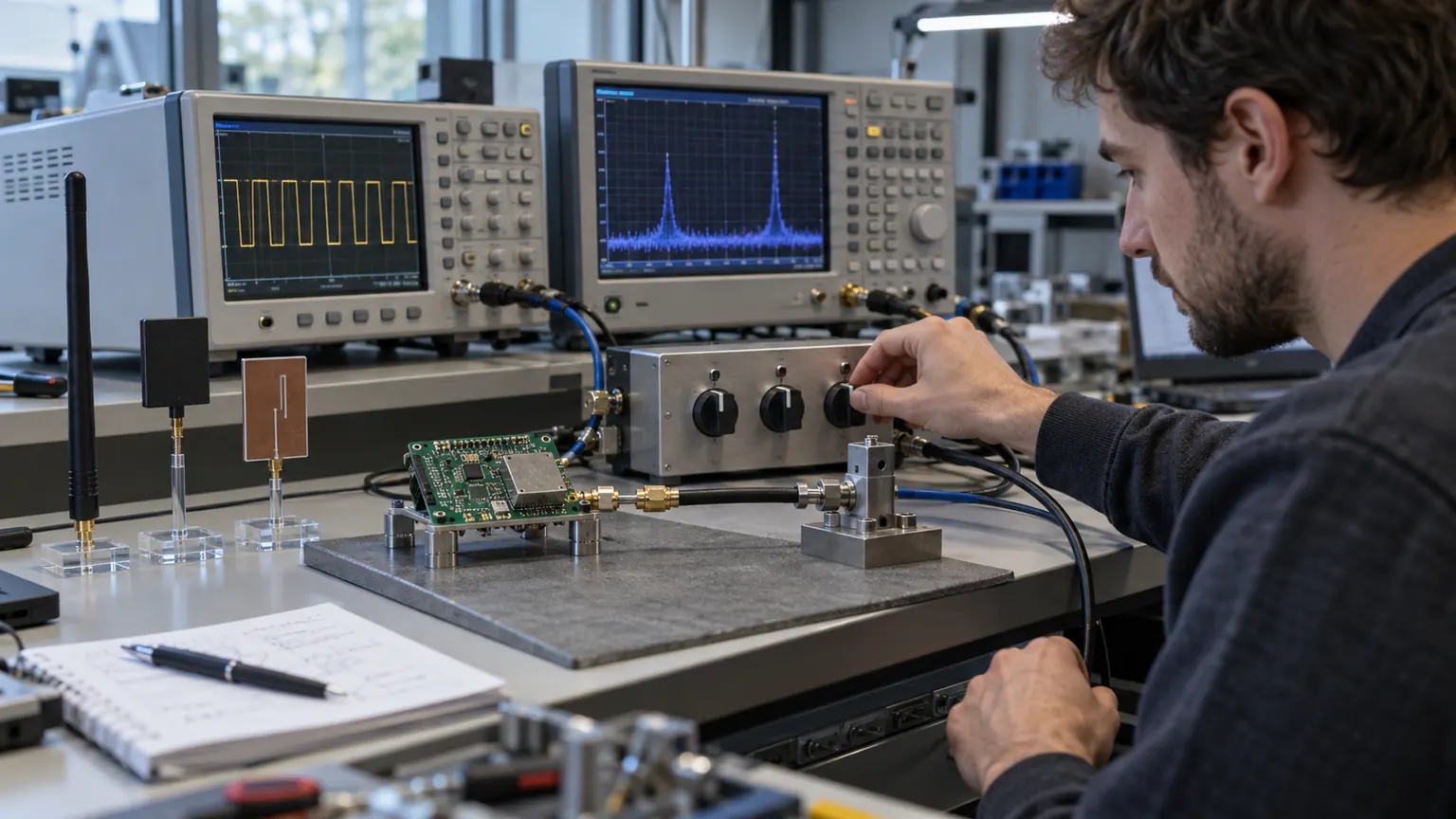

经典蓝牙BLE和天线测试配置
经典蓝牙BLE和天线测试配置

二、送测前先把经典蓝牙、BLE和天线配置说清楚

实验室需要工程样机能够固定信道、持续发射、切换功率和调制方式。通常会选择低、中、高信道,并覆盖各PHY或数据率中的最不利状态。若固件只允许手机App触发短时通信,数据很难稳定复现,也不利于整改,因此应提前准备射频测试模式、控制软件和操作说明。

天线信息同样关键:类型、峰值增益、走线、连接器和安装位置都应与量产机一致。模块测试时使用的PCB天线,换成整机外置天线后,不能默认沿用原结果;即使天线型号不变,金属外壳、电池和主板位置变化也可能影响辐射功率与杂散。

欧盟美国中国蓝牙射频法规路径
欧盟美国中国蓝牙射频法规路径

三、欧盟、美国和中国的射频路径不同

市场蓝牙射频常见依据项目判断重点
欧盟ETSI EN 300 328 V2.2.2、RED 2014/53/EU功率、功率谱密度、频率范围、带外/杂散、接收机阻塞、适用自适应要求;同时核对EMC、安全和RF暴露
美国47 CFR §15.247及§15.205、§15.209经典蓝牙FHSS与BLE数字调制分别配置,测试功率、带宽、PSD、带边和杂散,并完成设备授权与RF暴露判断
中国工信部无〔2021〕129号及微功率目录先按频段、功率、天线和设备类别判断是否属于微功率豁免,不能把所有蓝牙设备一概认定为免SRRC或必须做SRRC

欧盟RED 2014/53/EU关注无线电设备的健康安全、EMC和有效利用频谱,所以一份EN 300 328报告不等于整套CE文件已经完成。美国项目也要确认产品是便携、移动还是固定使用;FCC KDB 447498给出了移动和便携设备RF暴露评估指导。

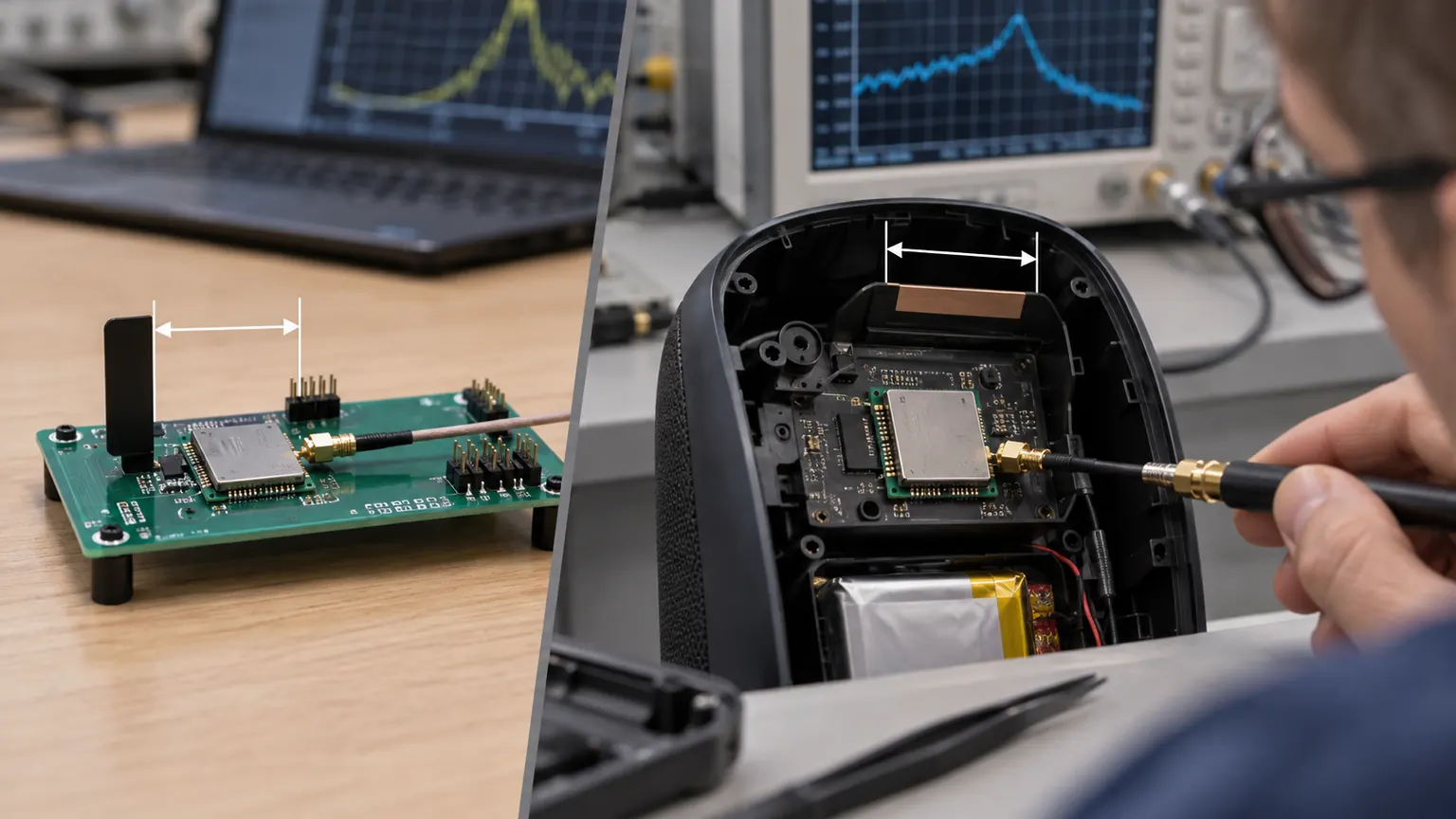

蓝牙认证模块整机复用与补测判断
蓝牙认证模块整机复用与补测判断

四、使用认证模块可以复用什么,哪些变化容易触发补测

评估模块复用时,应取得原证书、测试报告、授权信、模块规格书、天线清单和安装限制。整机保持同一模块、同一或允许范围内的天线、相同最大功率,并严格满足标签和安装条件时,部分市场可能允许利用原认证;但整机仍可能需要验证非故意辐射、共存、RF暴露、标签和说明书。

以下变化应在改版前交给实验室重新判断:更换天线类型或提高增益、修改射频匹配、开放新信道或新PHY、提高发射功率、改变模块屏蔽、把天线移近人体、增加Wi-Fi/蜂窝等同时发射功能。量产固件若与送测固件的功率表不同,也会造成授权配置与实际产品不一致。

Bluetooth SIG资格与法规认证双路径
Bluetooth SIG资格与法规认证双路径

五、Bluetooth SIG资格认证不等于法规射频认证

Bluetooth SIG官方资格认证页面说明,所有使用Bluetooth品牌和技术的产品都要按其资格流程完成产品信息与设计合规。该流程主要关联Bluetooth规范、互操作、知识产权和商标使用;欧盟RED、美国FCC或中国无线电管理,则是产品进入相应市场的法规要求。

两条路径可能共用部分设计资料,却不能互相替代。企业应同时确认模块或设计的Bluetooth资格状态、自己公司是否需要完成产品资格提交,以及目标市场的射频授权。只拿到FCC ID不代表已经获得Bluetooth商标使用资格;有QDID或Design Number也不代表RED或FCC测试已经完成。

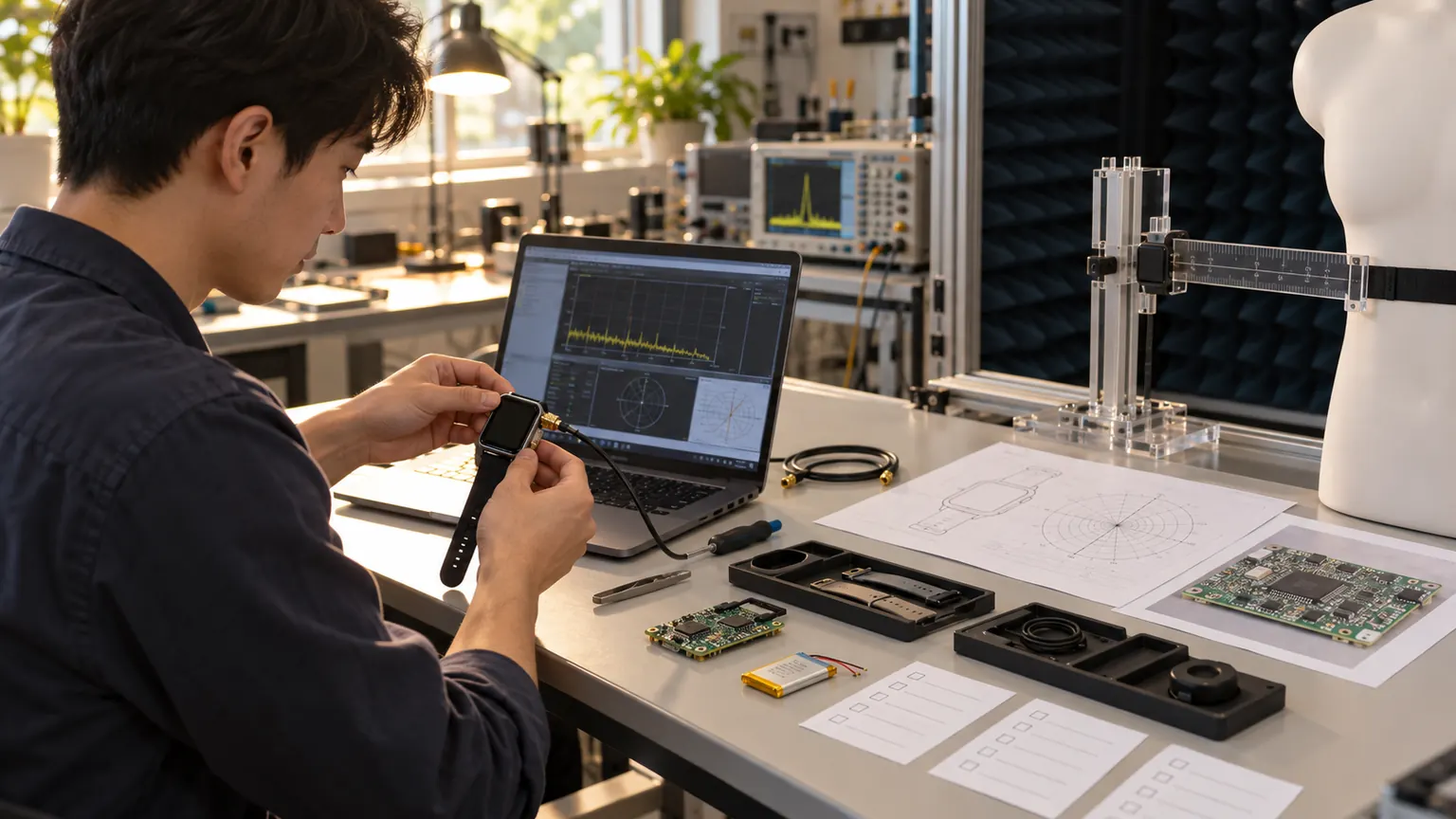

蓝牙射频测试样机软件和天线资料准备
蓝牙射频测试样机软件和天线资料准备

六、怎样准备蓝牙射频测试,减少补样和返工

送检前建议提供产品规格书、市场和型号清单、蓝牙芯片/模块型号、支持的Core版本与PHY、最大功率、天线类型和增益、PCB及天线位置图、测试软件、控制指令、电源和配套附件。可穿戴、耳戴或手持产品还要说明距离人体的最小使用距离和佩戴方式。

我们通常先做“市场—无线模式—天线—人体距离—模块证据”五项核对,再确定测试项目、主测型号、样机数量和能否利用原报告。对研发阶段产品,先做功率、带边、杂散和天线匹配预测试,更容易在定板前解决问题;已经量产的产品,则应先冻结硬件和射频参数,避免边测边改导致数据失效。

蓝牙射频委托如何区分模式和交付物

苏试试验无线射频服务列有蓝牙模块及EN 300 328相关测试。询价时分别列明经典蓝牙和BLE支持的物理层、天线配置、发射功率以及整机同时发射组合,确认委托包含哪些法规报告,并单独说明是否另有Bluetooth SIG资格项目。

先按目标市场、经典蓝牙或BLE模式及天线配置确定射频项目,再核模块授权条件和整机变化,确认需补的验证。

可以把模块文件和天线规格发给权检认证,一起核对。

本文包含AI辅助创作内容。法规、标准与Bluetooth资格信息以ETSI、欧盟、美国FCC、工业和信息化部及Bluetooth SIG官方发布为准。

本文涉及的标准与法规

编号版本完整名称与本文关系
ETSI EN 300 328 V2.2.2现行常用版本,项目须核对欧盟协调标准清单2.4 GHz宽带传输系统频谱接入协调标准欧盟蓝牙射频常见技术依据。
47 CFR §15.247现行eCFR902-928、2400-2483.5及5725-5850 MHz设备规则美国蓝牙发射器常见法规依据。
工信部无〔2021〕129号现行2400 MHz、5100 MHz和5800 MHz频段无线电管理通知中国2400 MHz蓝牙设备技术与型号核准判断依据。
