功率因数看起来不错，为什么谐波电流仍然可能不合格？对电源、灯具和带电子控制的电器项目来说，这是送检时经常需要讲清楚的问题。仪表上的一个PF数值，不能代替各次谐波电流与限值的逐项比较。
谐波电流测试关注产品从公共电网取电时，输入电流中不同谐波分量是否超过适用限值。它是EMC发射评价的一部分，与电源转换效率、射频传导骚扰、浪涌抗扰度分别解决不同问题。

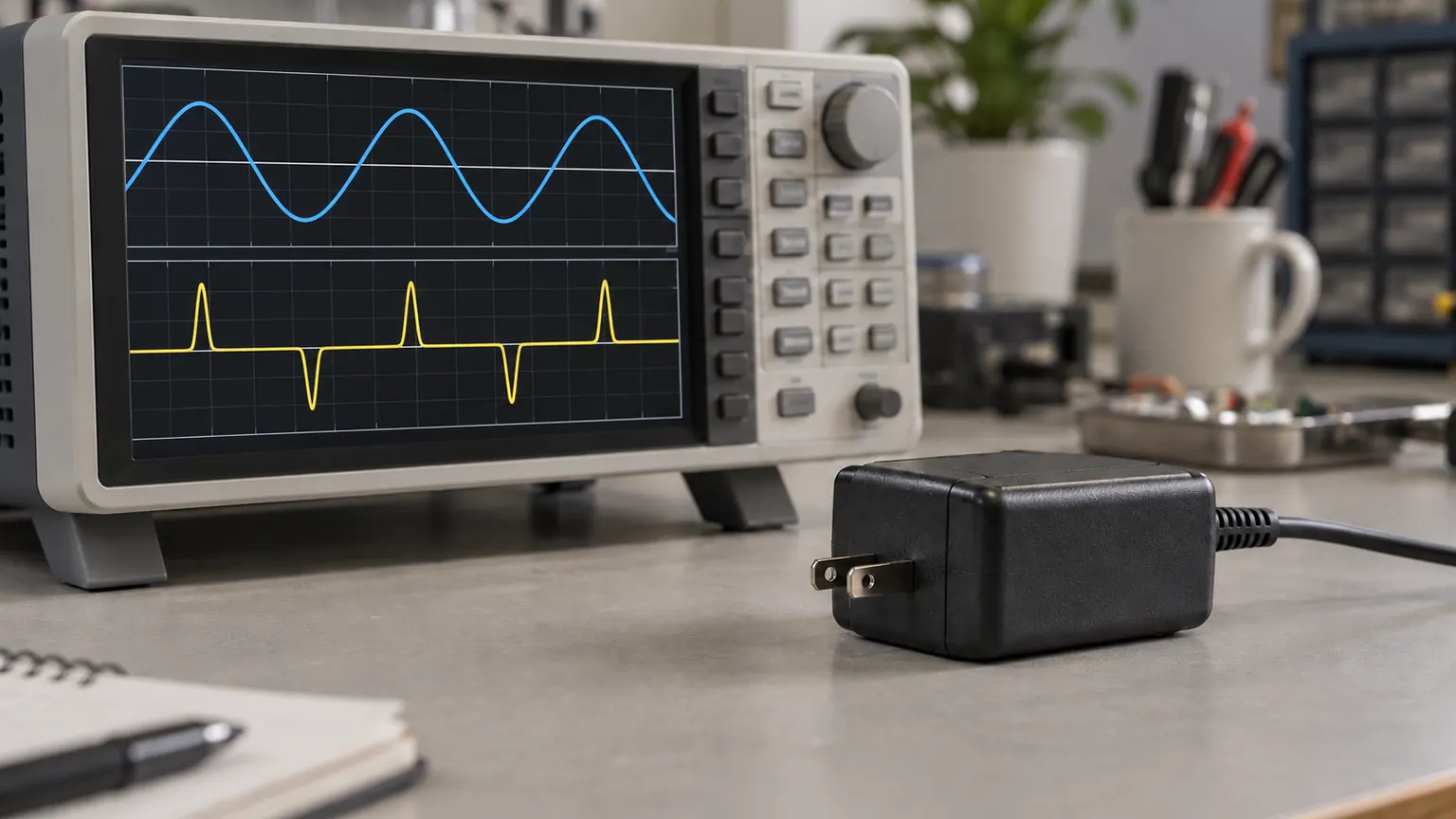

一、从输入电流波形理解谐波
在50 Hz电网中，基波频率是50 Hz，3次谐波对应150 Hz，5次对应250 Hz。设备含整流、储能和开关控制电路时，即使供电电压接近正弦，吸取的电流也可能呈尖脉冲或其他非正弦形状；分析这种周期电流，就会得到不同次数的谐波分量。
测试并非要求所有电子产品都像纯电阻负载一样取电，而是按产品类别、功率和测试条件限制相关分量。报告通常要列出各次谐波电流、对应限值及判定，必要时还涉及功率或基波电流等换算依据，不能只交一张电流波形截图。
谐波、THD、PF怎样区分？ 各次谐波反映某个频率分量的大小；总谐波畸变率THD是综合指标；功率因数PF反映有功功率与视在功率的关系。它们有关联，但评价含义不同。尤其在非正弦电流条件下，不能把PF简单等同于基波电压电流的相位差余弦。功率因数高，仍要核对适用的谐波限值。Fluke技术资料说明了位移功率因数与包含谐波影响的总功率因数之间的区别；这里引用的是概念解释，不将该资料中的配电系统指标套用为产品限值。
二、先判断标准范围，再判断产品类别
国内常见依据为现行GB 17625.1-2022，已于2024年7月1日实施，标准标题明确为设备每相输入电流不超过16 A的谐波电流发射限值。国际项目可参考IEC 61000-3-2:2018及2020、2024年修订合并版，其范围涉及拟接入公共低压配电系统、额定输入电流每相不超过16 A的电气电子设备。
超过16 A不代表没有谐波要求。例如IEC 61000-3-12针对每相大于16 A且不超过75 A的相应设备，接入条件和评价路径需要另行核对。也不能把某一标准的电压适用条件直接套用到所有国家、所有供电系统。
确定范围后，再按采用版本判断A、B、C、D等产品类别，以及功率条件和例外条款。照明设备与计算机、电动工具、一般家电的限值表达和运行条件可能不同。不要把“低于某个瓦数免测”当成所有产品通用结论；有些情形是不规定发射限值，仍需要说明适用依据。
对配外置适配器的产品，还要确认评价对象是适配器本身还是实际产品组合。改用另一款适配器、改变充电功率或多口输出策略，都可能改变交流输入电流。旧报告能否沿用，应先核对型号、负载和测试工况。
三、正式测试怎样进行，工作模式为什么重要

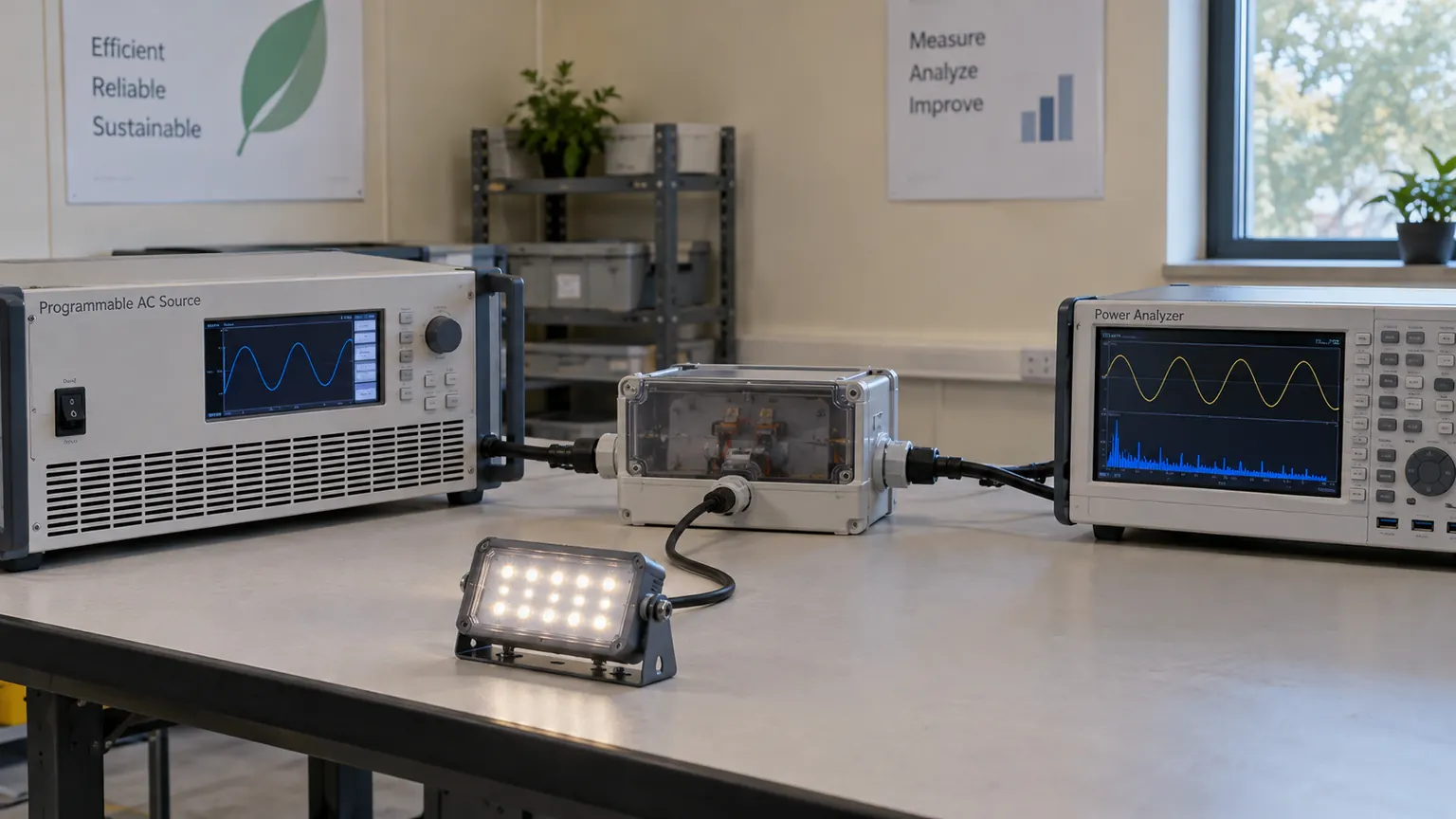

常见流程是先确定标准版本和设备类别，选定规定的供电条件、运行方式与观察时间，再使用适合的谐波测量系统采集输入电流，按限值和时间评价规则判定。IEC 61000-4-7涉及谐波、间谐波测量及仪器要求，帮助保证结果具有可比性。
供电源的电压、频率和波形质量必须满足适用要求。随手接普通插座，用一台未确认适用性的功率表读出THD，并不自动构成标准测试。测量量程、接线、同步与数据处理，也要与样品特性和标准要求匹配。
| 产品情况 | 送检前应明确什么 |
|---|---|
| 多口充电器或适配器 | 配套负载、输出组合、功率分配和协议状态 |
| 调光灯具 | 调光方式、控制配置及标准规定的测试状态 |
| 周期运行的电器 | 一个工作周期、加热或驱动阶段、稳定运行条件 |
| 带待机与多档模式的产品 | 各档功能、操作程序及标准要求的模式选择 |
不能自行认定满载一定最差，也不能看到瞬时峰值就判失败。应按产品专用条件、观察周期及相关统计规则评价。报告需要让人看得出测的是哪台样品、怎样运行、测量持续多久以及依据什么作出结论。
四、谐波超标后，怎样把整改做在正确位置
先复核分类、限值和工况，排除选错类别、负载不符或供电条件不满足等问题；再观察超标次数、输入电流形状，以及故障是否随功率、调光或输出组合变化。单纯把某次谐波压低，未必能改善所有模式。

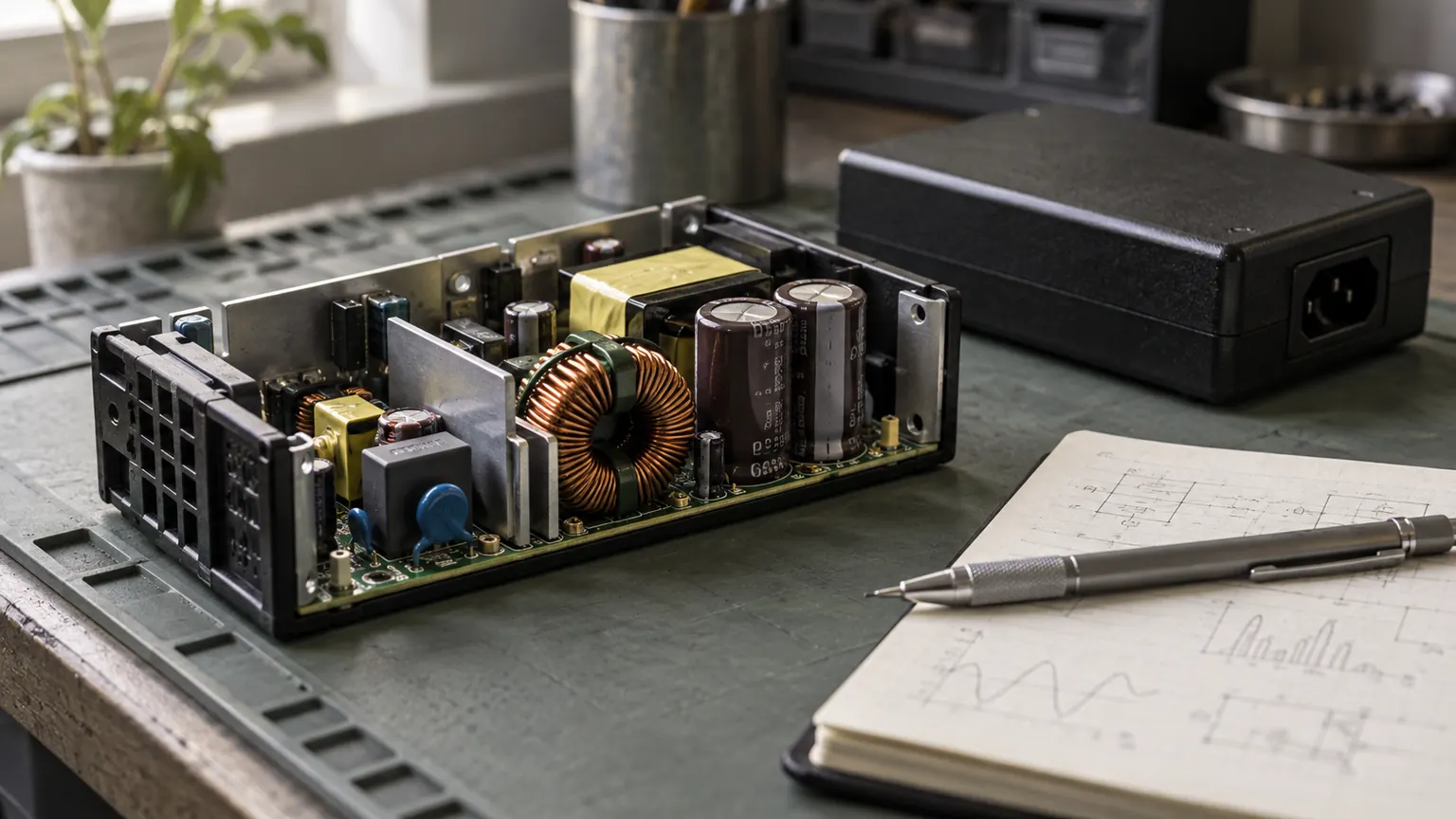

电源研发可能需要检查功率因数校正，也就是PFC电路的工作状态、控制策略及相关元件参数。对原本没有主动PFC的设计，也要结合成本、空间、功率和适用限值选择方案，不能只凭“加一颗PFC芯片”承诺解决。
普通高频EMI滤波器与输入电流整形的作用不同，传导骚扰改善了，不代表低次谐波自动合格。修改PFC、整流或储能电路后，还应复核效率、温升、启动、保护和高频EMI表现，防止解决一个问题又引入另一个问题。
五、报告办理与常见疑问
做谐波电流测试就能取得CE或CCC吗？ 不能。它通常只是适用评价中的一个项目，完整要求还要结合产品、市场和认证规则确认。
THD很低，可以不用看各次谐波吗？ 不可以直接这样判断。应按采用标准规定的指标与限值评价，综合指标不能任意替代单项要求。
使用直流电源的设备也要测吗？ 先看实际供电与销售组合。电池独立使用、外接直流电源，以及配交流适配器销售，项目边界不同，不能只看设备接口写着“DC”就下结论。
报价前要提供哪些资料？ 建议提交产品用途、铭牌、输入电压与每相电流、功率、目标市场、工作模式、配套电源、负载及已有报告。费用和周期随范围、模式数量、资料完整度和复测安排变化，确认测试清单后再排期更准确。
结论：谐波电流测试要按“标准范围—设备分类—运行条件—测量判定”的顺序开展。权检认证可协助核对产品信息、确认测试需求、安排检测并沟通整改；已有不合格报告的项目，可同时提供超标次数、工作模式和电源方案，便于把复测范围确定清楚。
本文包含AI辅助创作内容。标准信息以IEC及国家标准化管理委员会官方发布为准。配图为AI生成示意，具体试验布置以适用标准为准。
