一台样机功能正常、接地良好，接上耐压测试仪却立刻报警。这个结果究竟说明绝缘已经击穿，还是滤波电容、接线方式或报警阈值造成了误判？
耐压测试也叫电气强度测试、介电强度测试，英文常见 Dielectric Strength Test 或 Dielectric Voltage Withstand Test，行业里也常叫 Hi-Pot。它不是简单地“给产品加一个很高的电压”，而是按产品标准规定的测试点、波形、电压、时间和预处理条件，对特定绝缘路径施加电应力，确认该路径没有发生击穿或闪络。
一、耐压测试到底在考验哪一层绝缘
耐压测试考验的是危险带电部分与另一侧之间的绝缘系统。另一侧可能是可触及金属外壳、安全低压电路、保护接地部件或另一组电路，具体取决于产品结构和适用标准。
判断时不能只看“输入对输出”四个字，而要先画清绝缘路径：
- 哪一侧存在危险电压或危险能量；
- 中间采用基本绝缘、附加绝缘、双重绝缘还是加强绝缘；
- 这条路径由空气间隙、爬电距离、固体绝缘、变压器、光耦或其他器件共同构成；
- 潮湿、温升、机械应力或异常试验之后，是否还要复测电气强度。
因此，耐压通过只说明被测试的绝缘路径在规定条件下承受住了测试电压，不等于整机全部安规项目合格，也不能替代绝缘电阻、接触电流或接地连续性测试。IEC 62368-1:2023的目录中分别设置了绝缘距离、电气强度测试电压和测试值；中国现行GB 4943.1-2022适用于相应音视频、信息技术和通信技术设备。
二、一次正确测试，先确认测试点，再设参数
耐压参数不是从一张“行业通用表”里任选。正式测试至少要确认以下五项：
| 参数 | 要解决的问题 | 常见错误 |
|---|---|---|
| 测试点 | 电压施加在哪两个电路或部件之间 | 漏接开关后的线路，实际没有覆盖完整绝缘路径 |
| AC或DC | 标准是否允许替代，设备电容性负载是否会影响测试 | 未按标准换算就直接把AC改成DC |
| 测试电压 | 与工作电压、瞬态过电压、绝缘类型和标准条款是否匹配 | 把别的产品或旧项目参数照抄过来 |
| 保持与升降压时间 | 是否满足型式试验或例行试验要求 | 瞬间加压造成冲击或电容充电电流报警 |
| 报警/跳闸设置 | 仪器怎样区分正常电流与异常情况 | 把报警阈值当成统一法规限值 |

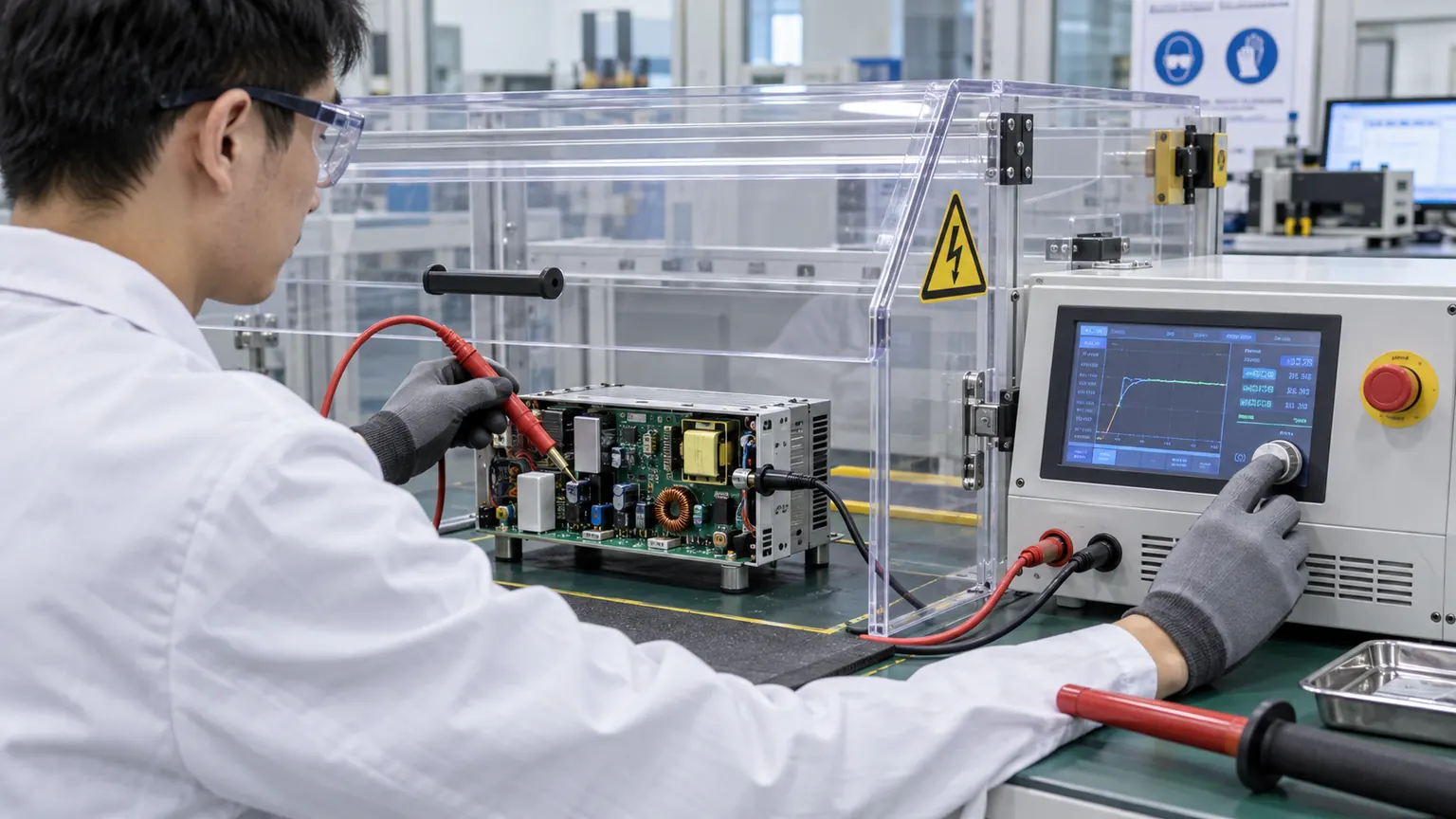

操作前应断开正常供电，按标准要求设置开关状态并连接测试回路；在具备防护罩、联锁、急停和放电措施的工位缓慢升压，保持规定时间，观察是否出现击穿、闪络或电压无法维持等现象。DC测试结束后还要确认被测品已安全放电。
对于家用和类似用途电器，IEC 60335-1:2020需与相应产品的第2部分结合使用。不同产品、不同绝缘路径和不同试验阶段，电压与时间可能不同，不能仅凭产品额定输入电压自行推算。
三、测试仪响了，不等于绝缘一定击穿
测试仪报警首先表示测得的电流超过了仪器设定值，或者设备检测到电弧等异常；它不必然等同于绝缘已经发生破坏。UL Solutions关于耐压测试的技术说明指出，许多产品安全标准并不规定统一的跳闸电流阈值，判定核心是绝缘是否发生击穿；单纯触发设定值还需要进一步调查。
排查时可以按现象分路：
- 一升压就报警：检查接线夹具、开关位置、滤波器件、电容充电电流和升压速度；
- 接近目标电压才报警：检查电气间隙、爬电距离、变压器绕组、光耦和绝缘材料；
- 受潮或温升后才失败：检查吸湿、污染、凝露、热变形及胶材固化；
- 偶发电弧声或闪络痕迹：检查尖端、毛刺、导线摆位、螺钉距离和工装表面；
- 重复测试后才异常：先确认标准是否允许反复施压，避免把诊断过程本身变成额外电应力。
实验室不应只返回“漏电流超标”一句话，而应记录测试点、波形、实际电压、时间、报警设定、样机状态和失败位置。这样研发人员才能区分仪器设置、装配一致性和真正的绝缘设计问题。
四、型式试验与产线例行耐压，不能直接照抄

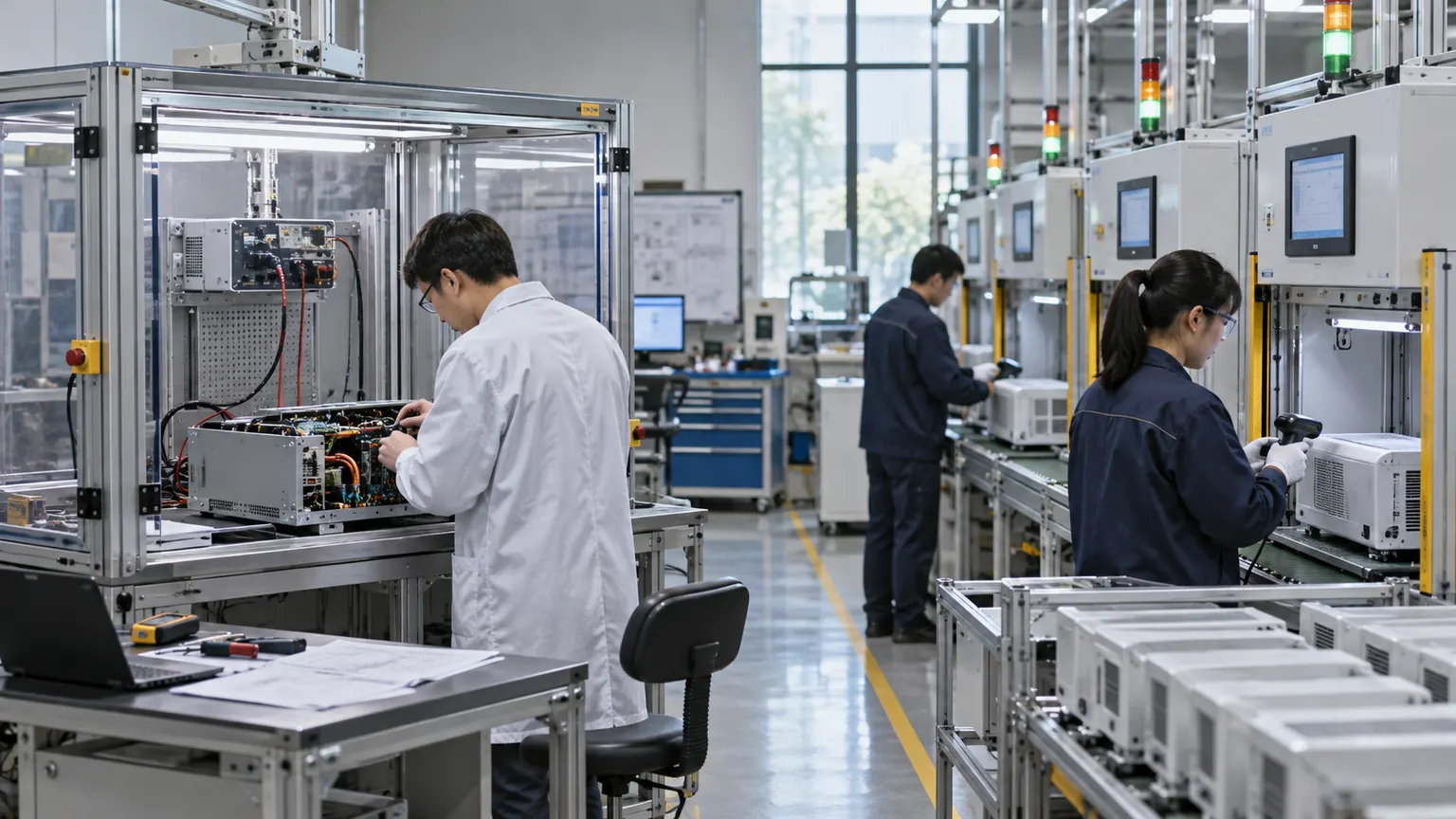

认证阶段的型式试验用于验证设计及其防护措施，可能安排在潮湿、温升、机械或异常试验之后；产线例行测试则用于发现装配错误、绝缘破损、错料和工艺波动。两者目的、覆盖范围、施加时间和判定设置可能不同。
| 场景 | 重点 | 企业容易忽略的内容 |
|---|---|---|
| 研发预检 | 尽早暴露绝缘路径和结构缺陷 | 尚未确认标准版本就先设参数 |
| 认证型式试验 | 按标准完整验证代表性样机 | 未准备最不利型号、关键件和预处理样机 |
| 产线例行测试 | 筛出装配和工艺异常 | 直接照抄型式试验时间，影响效率或损伤产品 |
| 变更后验证 | 判断新材料、新变压器或PCB是否仍受原证据覆盖 | 只比较料号，没有比较绝缘结构和额定参数 |
UL针对认证产品生产监督使用的耐压测试设备要求也强调设备能力、指示、复位和校准对测试结果可信度的重要性。产线SOP应来自适用标准和认证文件，而不是把实验室仪器截图直接贴到作业指导书。
五、送检前怎样减少反复和误判
要让实验室一次把参数和测试点定清楚，建议项目启动时提供：
- 目标国家、认证路径和拟采用的产品标准版本；
- 额定输入、过电压类别、使用环境和最高工作海拔；
- 保护接地或双重/加强绝缘结构说明；

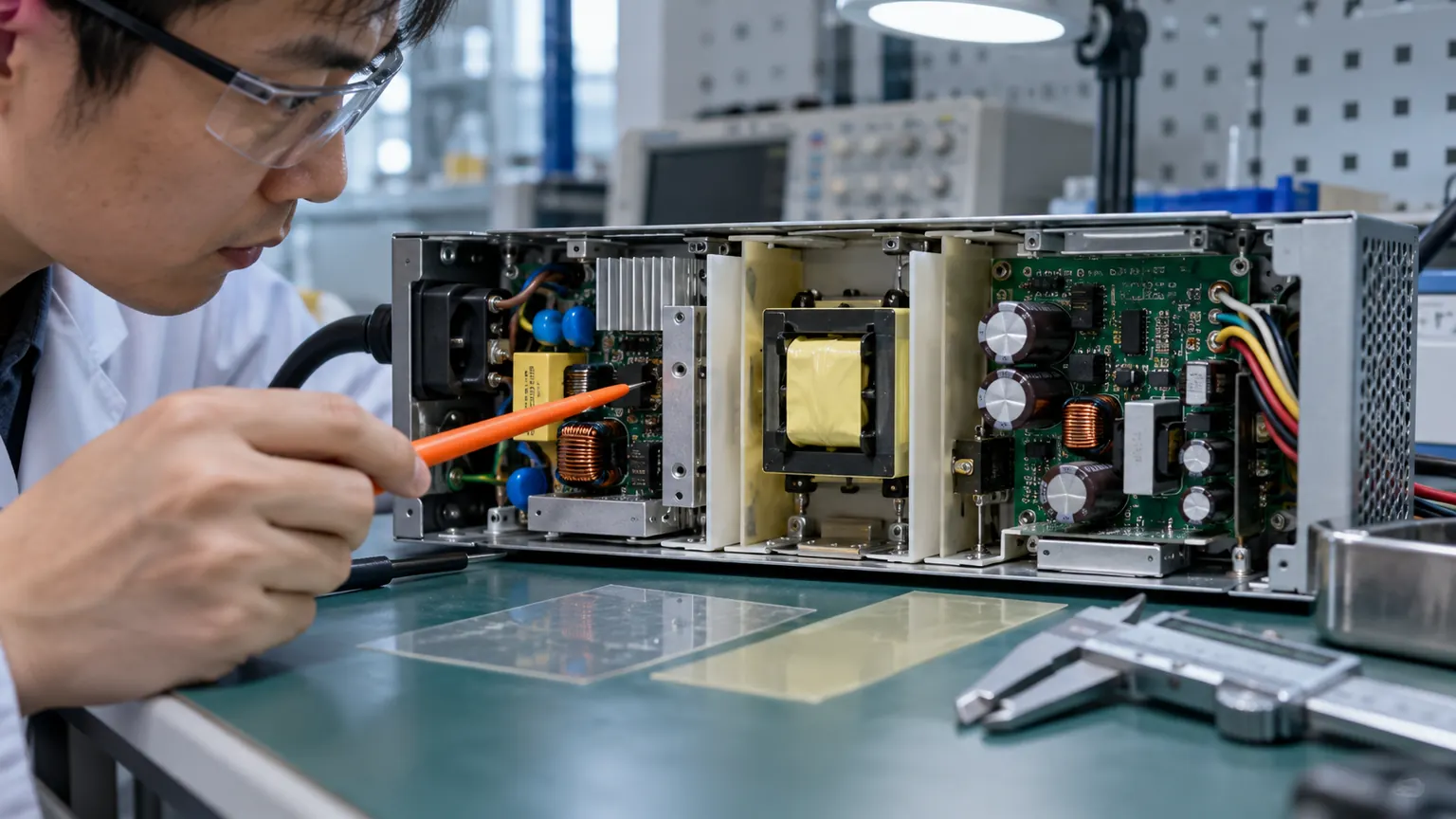

- PCB高压隔离区、变压器绕组、光耦、Y电容和绝缘材料资料；
- 正常、最不利和异常工作模式，以及需要在何种预处理后复测；
- 主型号与系列型号的电源板、外壳、关键件和绝缘路径差异。
如果产品在预检中报警，我们会先核对标准条款、测试点、波形、升压时间和仪器设置，再结合拆机痕迹与绝缘路径定位问题；只有确认属于设计或工艺缺陷后，才进入间距、材料、器件或装配整改。这样比单纯提高报警电流、反复加压更安全，也更有利于形成可以写入报告和产线SOP的证据。
高压测试存在触电和储能风险，只能由受训人员在具备隔离、联锁、警示和放电措施的区域操作。本文包含AI辅助创作内容。标准信息以IEC、国家标准化管理委员会及对应认证机构官方发布为准。
