IEC 61439配电柜报告怎么办？

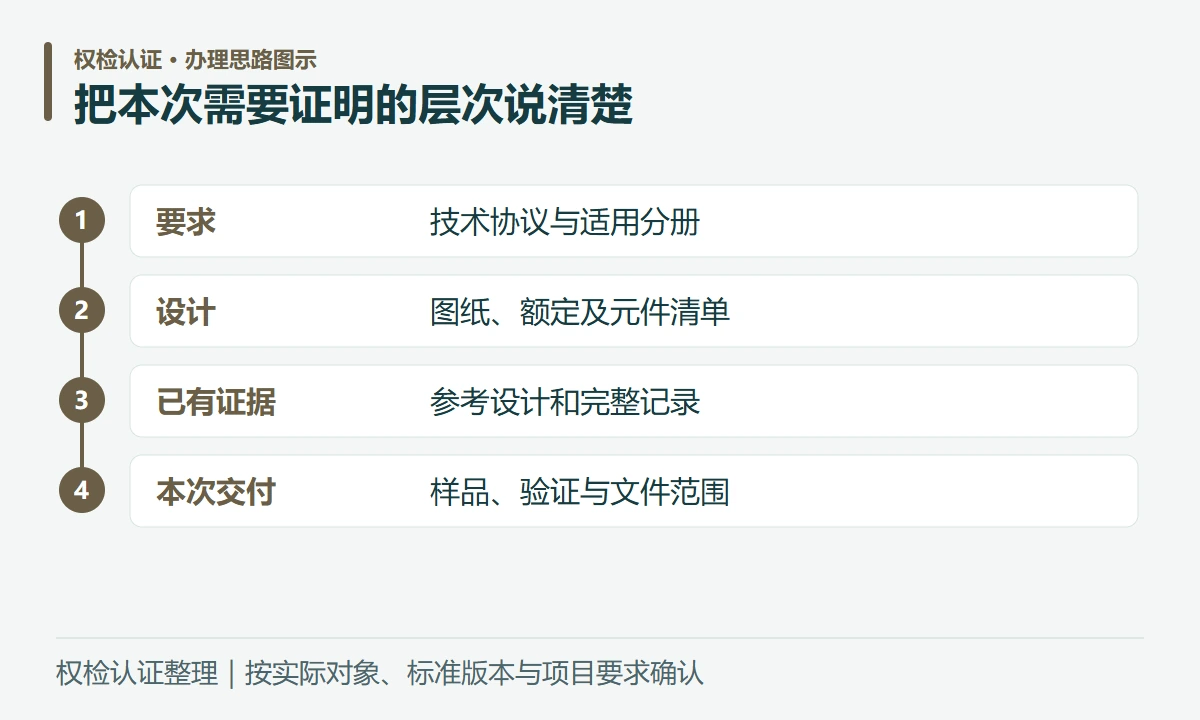

配电柜客户要的“IEC 61439报告”，可能是在核设计，也可能在收本批设备的交付记录。先问清要证明哪一层，再整理标准、图纸和实物配置，能避免拿了一份部件文件，却始终答不清整柜对应什么验证。

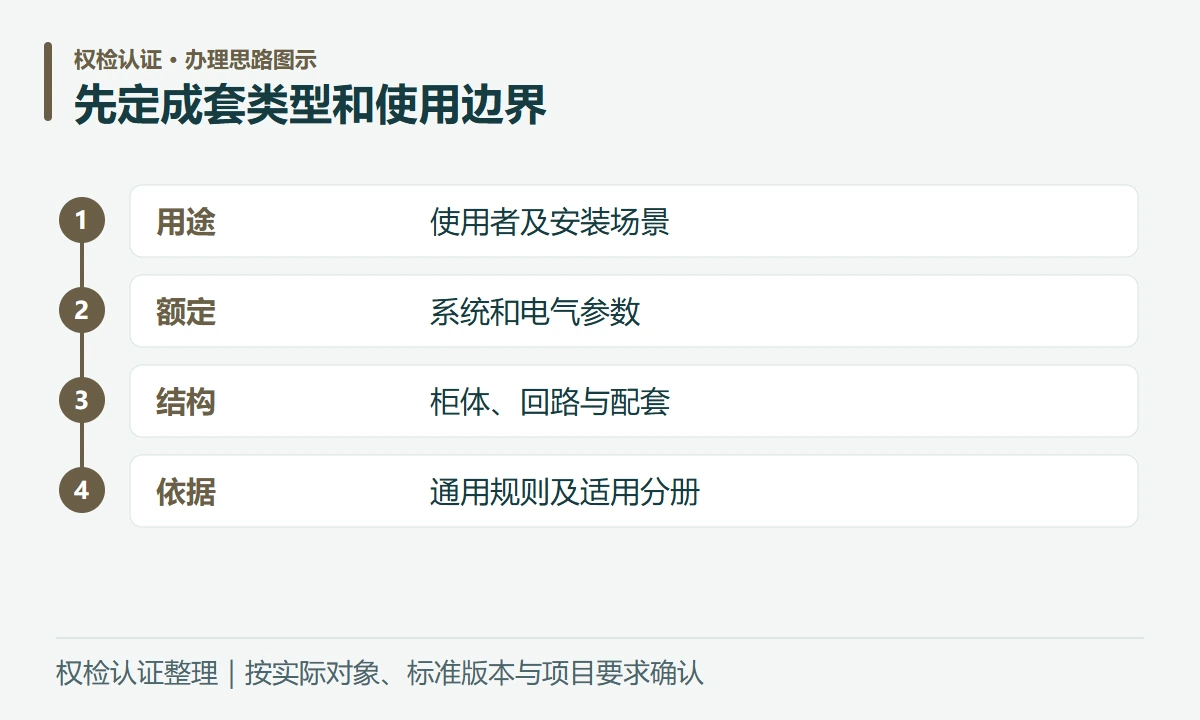

一、IEC 61439-1不能脱离适用分册单独理解

IEC 61439-1:2020官方目录为低压成套开关设备和控制设备的通用规则，说明判定成套设备符合性时，应将相关部分与通用规则的相应要求配合使用；不属于第3部分及以后专门范围的成套设备，按第2部分方向研究。

IEC 61439-2:2020针对成套电力开关设备和控制设备（PSC成套设备），有自身范围条件。不能仅因中文都叫“柜”“箱”，就不经分类全部写成同一组合。

通用规则目录还说明，变流器、开关电源、UPS、调速驱动等部件先按其产品标准研究；装入成套设备后的组合仍按相应成套要求处理。部件评价和整柜集成是两层工作。

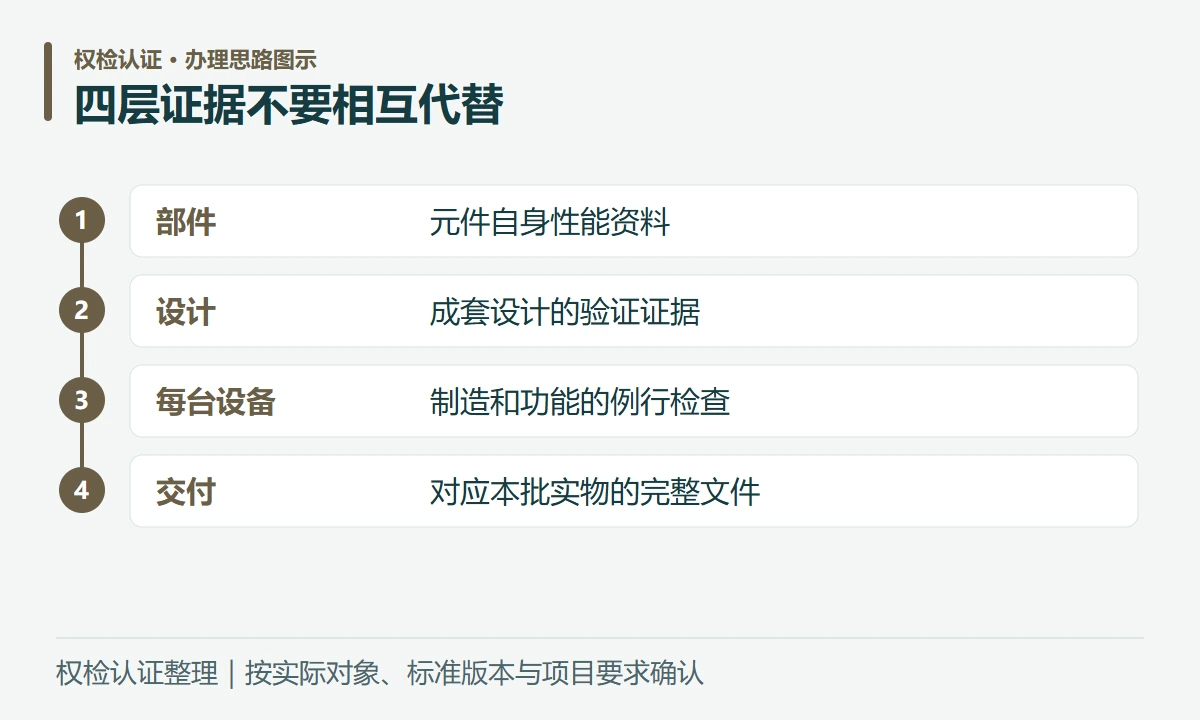

二、设计验证和例行验证，不是同一个文件

施耐德电气的成套设备技术指南区分了设计验证与例行验证：前者确认成套或成套系统的设计，后者用于检查制造的材料、工艺和功能，每台制造的成套设备都需对应例行验证。

设计验证也不意味着每一项都只能用同一种试验方式。适用要求允许时，可能涉及试验、与参考设计比较或评估等途径；具体哪项允许哪种方法、条件是什么，须按实际版本逐项确认，不能统一改成“计算即可免测”。

上述指南用于解释两类验证和责任，不采用其中旧版的电流、计算门槛或替换规则作为本项目现行参数。具体技术方案仍以实际采用的标准版本和成套结构为准。

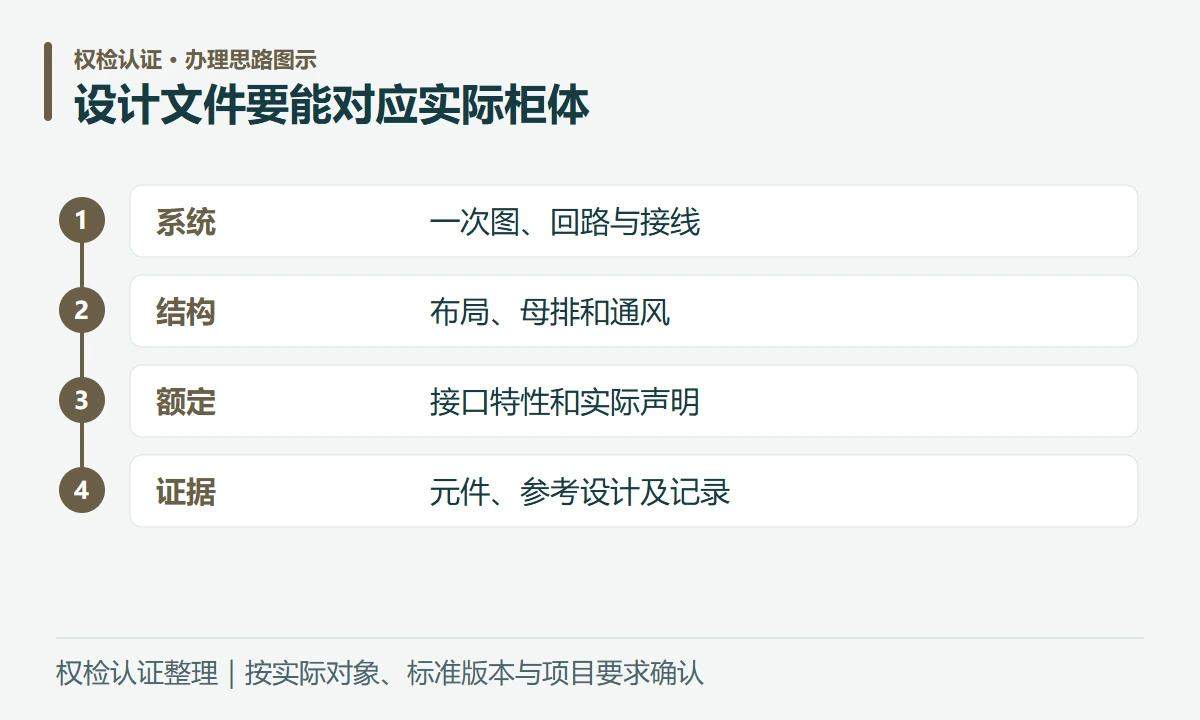

三、委托前准备哪些图纸和参数

建议先把采购技术协议、设计文件和实际柜体统一起来，再与承担方核正式清单。

“元件清单”应列到具体型号和版本。只写某品牌断路器，不足以说明所装元件是否与已有设计证据一致。

温升、短路耐受、防触电、绝缘及其他相关要求怎样验证，应由适用标准、设计和项目目标确认。这里不提供一份脱离条件的通用试验套餐，也不建议企业自行进行高能量验证。

样机或现场实施前，还需确认柜体搬运、供电、负载、接线、辅助设备与安全条件。先明确哪些工作能在何处完成，不未经资源核实承诺全项现场检测。

四、报告验收、系列差异与设计变更怎样处理

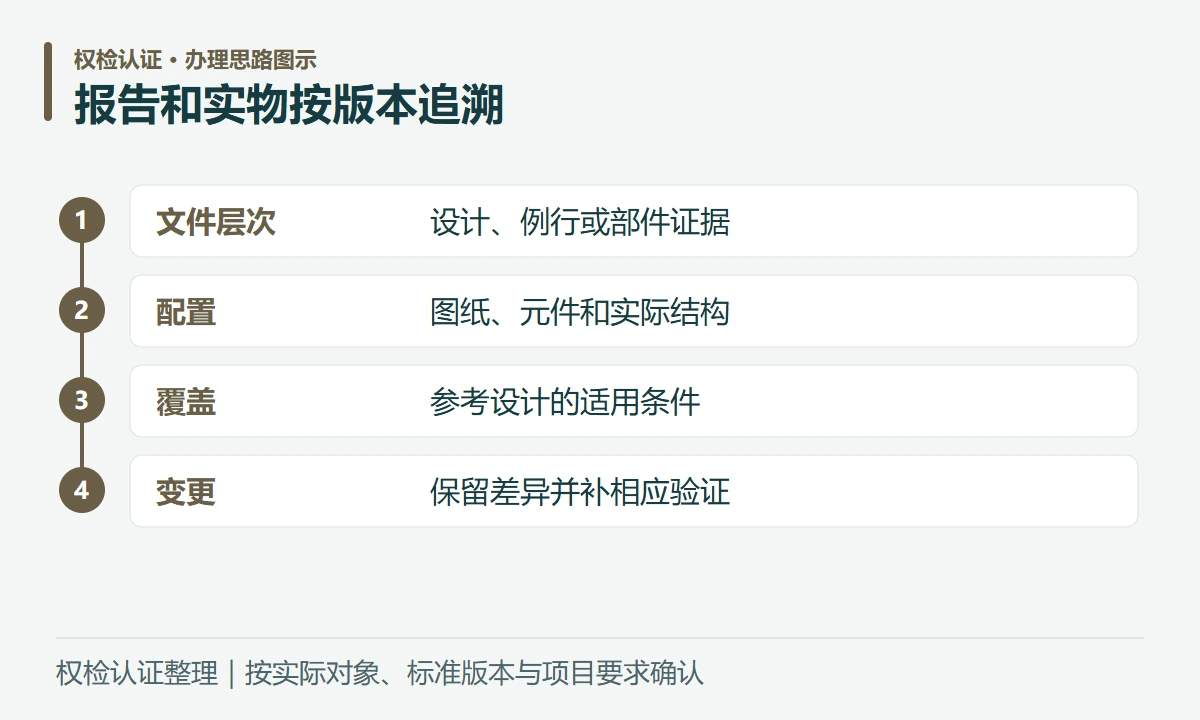

验收时先确认每份文件属于哪一层，再核是否对应本次柜体。建议检查完整编号和版本、设计或样品标识、图纸版本、元件和结构、采用的方法、结果及必要的限制说明。

对于借用已有设计证据的项目，要看实际配置是否处于可适用条件内。柜体尺寸、通风、母排、回路、保护件和安装方式等变化，不能只凭“额定电流没变”就认定全部无影响。

每台交付设备还应有相应的制造、检查和追溯记录。不要把一份参考设计报告复制多份、换成不同出厂编号，就冒充每台实际完成的例行验证。

2026年发布的IECEE TRF 61439-2D仍明确对应IEC 61439-2:2020，并与IEC 61439-1:2020配合使用。这说明报告表格年份和采用标准年份是不同信息；空白表格也不是已经完成的测试报告或认证证书。

出现不一致时，应保留真实图纸、变更和结果，提交实际承担方确认。需要补充验证的先安排工作，不能用修改报告里的元件或参数掩盖差异。

五、常见问题与配电柜报告咨询

5.1 柜内全部元件有资料，整柜就符合了吗？

不能直接推出。还要评价成套结构、连接、布置、热及保护等实际组合条件，核设计与每台制造的相应验证。

5.2 有设计验证报告，还要每台检查吗？

设计证据与例行验证的目的不同，不能互相替代。每台交付设备仍需对应实际制造检查及可追溯记录。

5.3 型号只改柜体尺寸，报告可以直接加型号吗？

先分析结构、布置、散热和相关特性影响，由实际承担方确认覆盖与补充工作，不能直接换封面处理。

如需办理IEC 61439相关报告，可把技术协议、一次与接线图、结构布置、额定参数、元件清单、参考设计及已有完整文件发给权检认证，先明确适用分册、设计证据缺口和每台交付要求，再沟通实际验证安排、样品和正式文件。下方联系卡可对接具体柜型。

本文资料核对日期：2026年10月30日。配图为AI场景示意及权检认证整理的技术图示。本文包含AI辅助创作内容。法规、标准及具体办理要求应结合实际产品与对应官方现行发布核对。
