电气间隙和爬电距离怎么算?

电气间隙和爬电距离怎么算文章封面

PCB评审会上最容易出现的一句话是:“220V按3毫米做够不够?”只给一个输入电压,任何人都无法负责任地回答。电气间隙和爬电距离不是按电压乘一个系数得出的两个固定数字,而是两条不同的绝缘配合决策链。

真正开始量距离前,应先确定适用的产品标准、绝缘两端的电路、工作电压、绝缘类型、过电压条件、污染等级、材料CTI和使用海拔。少一个输入,得到的毫米数都可能失真。

PCB电气间隙与爬电距离两条路径
PCB电气间隙与爬电距离两条路径

一、先分清两条路径:穿过空气,还是沿着表面

电气间隙(clearance)是两个导电部件之间穿过空气的最短距离,主要关系到瞬态过电压或峰值电压下会不会发生空气击穿。

爬电距离(creepage distance)是两个导电部件之间沿绝缘材料表面的最短路径,主要关系到工作电压、表面污染和材料耐电痕化能力长期共同作用下的风险。

同一对焊盘可能同时存在两种距离:直线跨过空气的是电气间隙;贴着PCB表面绕行的是爬电距离。绝缘片厚度、灌封胶内部距离等属于固体绝缘问题,也不能直接用这两个尺寸替代。

IEC 60664-1:2020是低压供电系统内设备绝缘配合的基础安全标准,明确覆盖电气间隙、爬电距离和固体绝缘。实际产品仍应优先按其专用安全标准确定路径与参数。

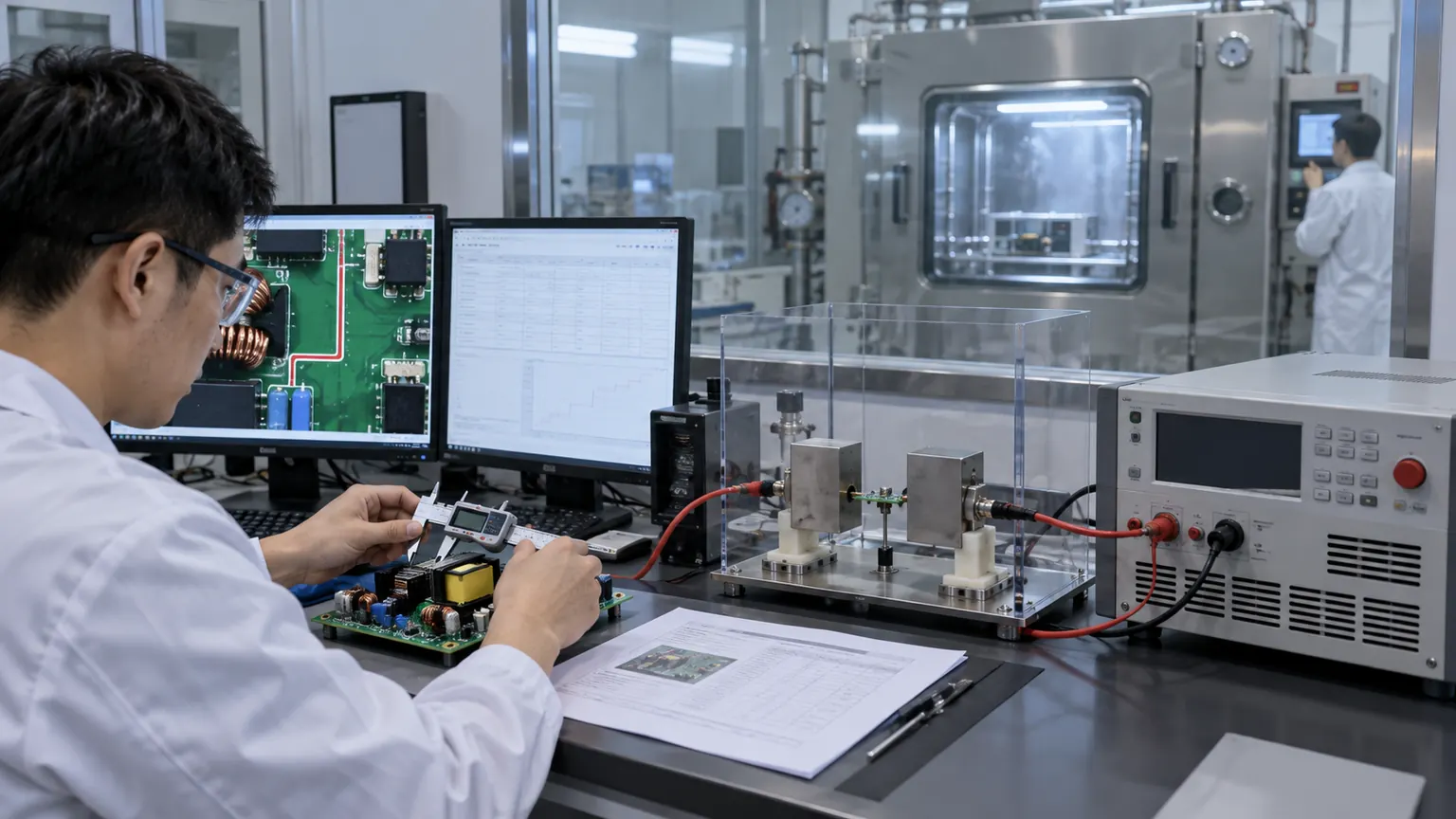

电气间隙过电压和海拔参数评估
电气间隙过电压和海拔参数评估

二、电气间隙怎么算:先确定必须承受的电压

电气间隙不是只看额定220V或230V。常见判断链如下:

  1. 确定绝缘功能:功能绝缘、基本绝缘、附加绝缘或加强绝缘;
  2. 识别电路来源:直接接电网、外部端口、隔离后的次级电路,还是内部产生的高压;
  3. 确定过电压条件:供电系统额定电压、过电压类别以及是否有可靠的瞬态抑制措施;
  4. 核对工作电压波形:持续峰值、重复峰值和频率是否需要单独考虑;
  5. 查适用标准表格:取满足冲击耐受或工作电压要求的最小空气距离;
  6. 做海拔修正:标准表值通常有适用海拔条件,高海拔空气密度下降时需要按标准增加距离。

IEC 60664-1:2020适用于额定电压不高于AC 1000V或DC 1500V、频率不高于30kHz的相应低压设备,基本表格以海拔不超过2000m为条件,并提供更高海拔的指导。高频、高海拔或内部特殊波形不能继续机械套用普通表值。

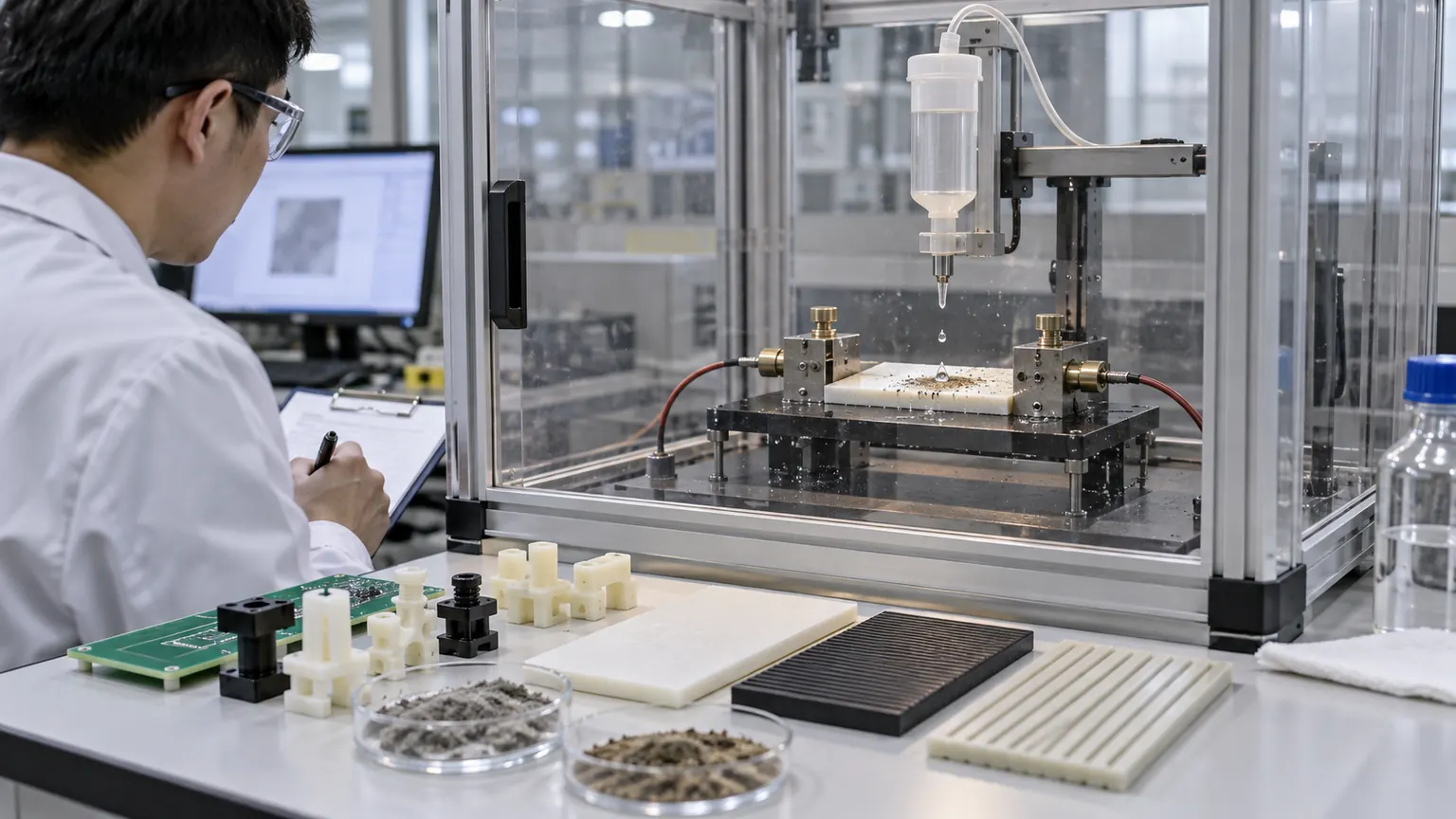

爬电距离污染等级和CTI材料评估
爬电距离污染等级和CTI材料评估

三、爬电距离怎么算:工作电压之外还要看污染和材料

爬电距离的常见输入链与电气间隙不同:

  • 绝缘两端的实际工作电压及其有效值条件;
  • 基本、附加、加强或功能绝缘要求;
  • 产品微环境的污染等级,而不只是办公室或工厂的大环境;
  • 绝缘材料组别,通常需要由CTI(相比电痕化指数)等证据支持;
  • 频率、表面结构、涂层或灌封是否满足适用标准的特定条件。

材料牌号没有CTI证据时,不能凭“阻燃V-0”推断耐电痕化等级。阻燃等级说明材料在规定火焰试验下的表现,CTI关注受污染表面形成导电电痕的能力,两者不是同一指标。

IEC 60112:2025规定固体绝缘材料PTI/CTI的试验方法,同时明确该试验结果不能单独直接用于确定电气设备的安全爬电距离;设计时还需结合过电压、爬电距离和预期污染等级。

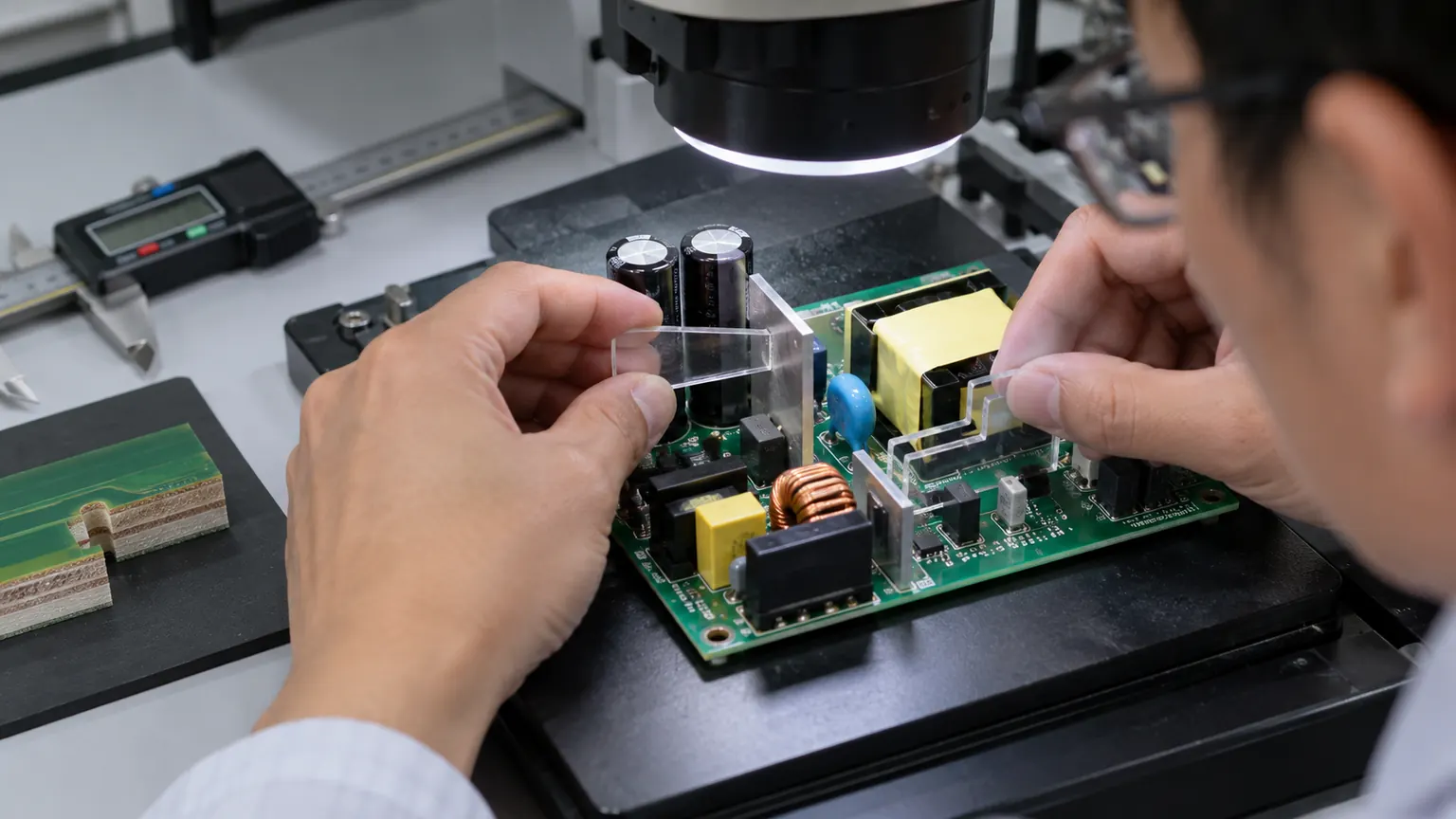

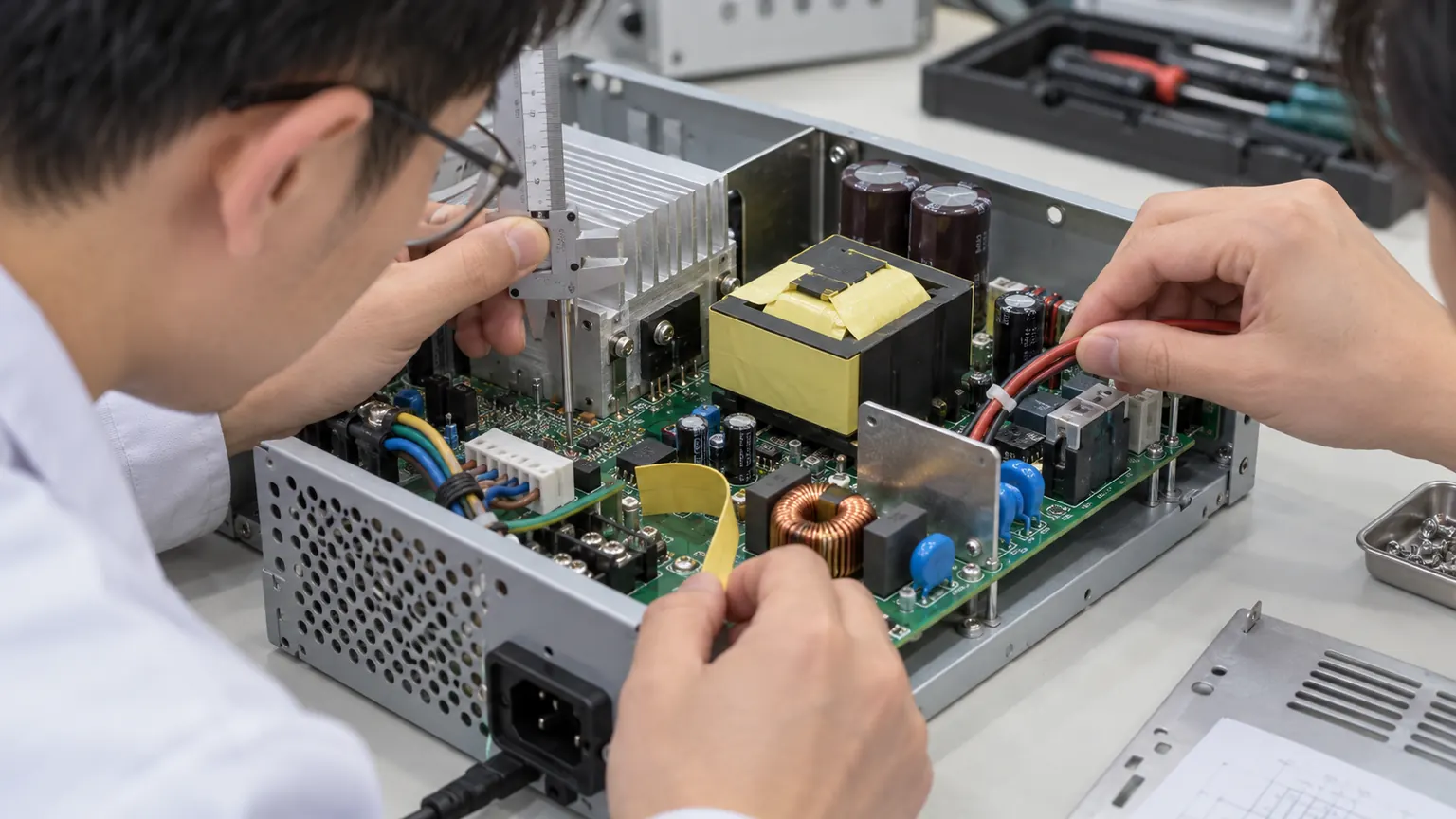

工程师测量PCB与整机最短绝缘路径
工程师测量PCB与整机最短绝缘路径

四、PCB和整机怎样测:最短路径不一定是图纸上的直线

设计软件显示的网络间距只是起点,正式评估还要检查实物:

  • 焊盘、铜皮、器件引脚、螺钉、散热片和金属屏蔽罩都可能成为距离端点;
  • 开槽、沟槽和绝缘挡板能否计入路径,要看尺寸及标准规定的测量规则;
  • PCB正反面、板边、固定孔、连接器内部和变压器引脚之间都可能形成更短路径;
  • 焊锡尖角、器件歪斜、飞线、胶水溢出和装配公差会改变量产实物的最小值;
  • 表面涂层或灌封不是“刷上就自动降污染等级”,必须满足对应材料、工艺、覆盖和验证条件;
  • 可移动导线和可变形部件应在最不利位置检查。

对于音视频、信息技术和通信技术设备,IEC 62368-1:2023分别设置了不同频率条件下的电气间隙、爬电距离和固体绝缘相关表格。不能只在PCB软件里设置一个统一间距规则就代表整机合规。

绝缘配合路径要求与实测记录表审核
绝缘配合路径要求与实测记录表审核

五、把“怎么算”变成一张可复核的绝缘配合表

项目中建议对每一条关键绝缘路径分别建表,而不是只写“初次级距离合格”:

记录项应填写的内容
路径编号与端点例如电网初级—可触及次级、初级—接地金属外壳
适用条款具体产品标准、版本和条款/表号
绝缘类型功能、基本、附加、双重或加强绝缘
电压条件工作电压、峰值/有效值、额定冲击耐受相关输入
环境与材料污染等级、材料牌号、CTI/材料组、海拔
要求与实测电气间隙要求/实测、爬电距离要求/实测、固体绝缘证据
最不利状态公差、器件偏移、导线位置、受潮或预处理后的状态

中国对应的基础绝缘配合标准GB/T 16935.1-2023已于2024年4月1日实施。它与IEC 60664-1的基础思路一致,但项目最终仍要回到目标市场和具体产品标准。

绝缘配合计算怎样交给实验室复核

IEC在基础版页面列有2025年修订合并版。实际委托以产品标准引用的版本为准。音视频或信息通信产品可向UL Solutions的IEC 62368-1服务确认验证范围。提供绝缘边界图、实测工作电压、海拔、材料CTI证据及最小装配公差,让机构逐条记录计算值、表格出处和实测最短距离。

电气间隙按空气路径核耐受电压和海拔,爬电距离按表面路径核工作电压、污染等级及材料,再用实物尺寸验证最短路径。

可以把原理图、PCB和绝缘材料资料发给权检认证,一起核对。

本文包含AI辅助创作内容。标准信息以IEC及国家标准化管理委员会官方发布为准。

本文涉及的标准与法规

编号版本完整名称与本文关系
IEC 60664-1:2020第3版,现有AMD1:2025合并版低压供电系统内设备的绝缘配合 第1部分:原理、要求和试验电气间隙、爬电距离和固体绝缘的基础安全方法。
IEC 60112:2025第6版,2026-02更正版固体绝缘材料PTI和CTI测定方法用于理解材料耐电痕化证据及其使用边界。
IEC 62368-1:2023第4版,2025-08更正版音视频、信息技术和通信技术设备安全要求相应产品具体绝缘距离和测试条款。
GB/T 16935.1-2023现行,2024-04-01实施低压供电系统内设备的绝缘配合 第1部分:原理、要求和试验中国现行基础绝缘配合标准。
