客户索要电气原理图，通常是要理解设备怎样供电、控制、保护和接入现场。先明确这些用途，再准备受控图纸，比发一张看不清接线关系的截图更有用。

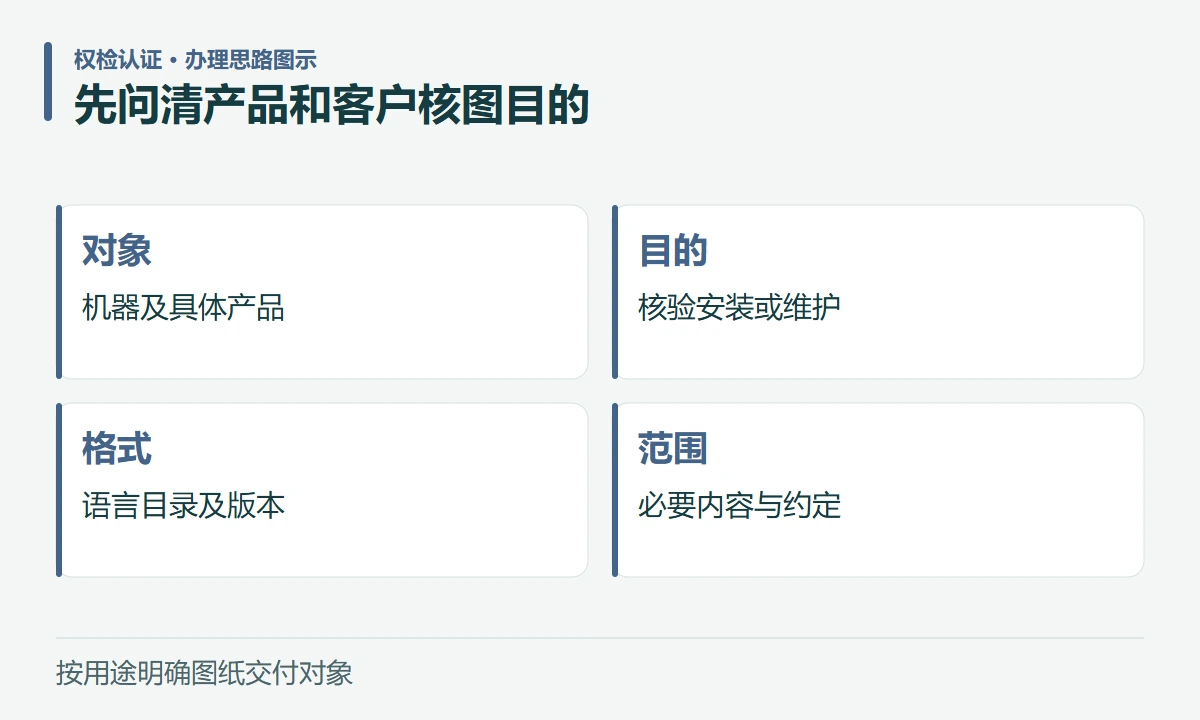

一、先问清产品和客户核图目的
本文主要整理机器及工业设备常见电气资料思路，电子成品、独立控制柜或其他产品仍应按自身适用要求判断。
| 客户目的 | 需要先确认 |
|---|---|
| 合规审核 | 法规、标准及核验对象 |
| 安装接线 | 供电、接口和现场责任 |
| 整线集成 | 启停、联动及信号关系 |
| 维护排障 | 定位、替换及安全信息 |
| 采购验收 | 合同清单与交付格式 |
还应确认语言、格式、图号、版本以及纸本或电子文件要求。可以按用途形成目录，避免把所有设计源文件毫无区分地发出。
这不是减少必要安全信息的理由；实际必需内容应完整，而保密方式和接收对象可提前约定。

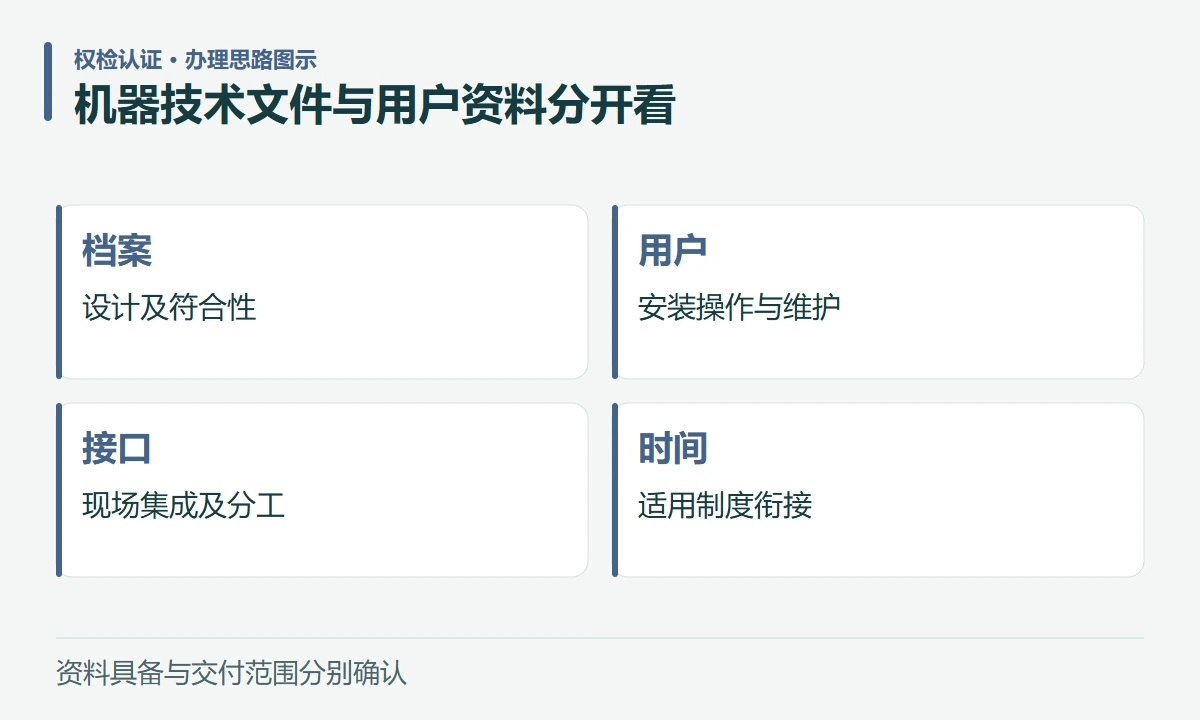

二、机器技术文件与用户资料分开看
现行机械指令附录VII把总体图、控制回路图以及理解机器和核验符合性所需资料列入技术文件；说明书要求也涉及使用、维护、维修及功能检查所需图示。不能认为一张CE相关文件足以代替图纸。
技术档案的保存和向主管机关提供，与全部设计资料是否必须无条件交给任意买家，是不同问题。合同和具体法律要求需分别核定。
| 文件层次 | 主要作用 |
|---|---|
| 技术档案 | 支持设计与符合性核验 |
| 安装维护资料 | 支持安全使用及现场工作 |
| 客户接口文件 | 明确供电、控制和分工 |
| 设计源文件 | 按需要与约定提供 |
按欧盟机械法规衔接说明核项目时间，新法规主要自2027年1月20日起适用，不能将新旧制度节点混写。

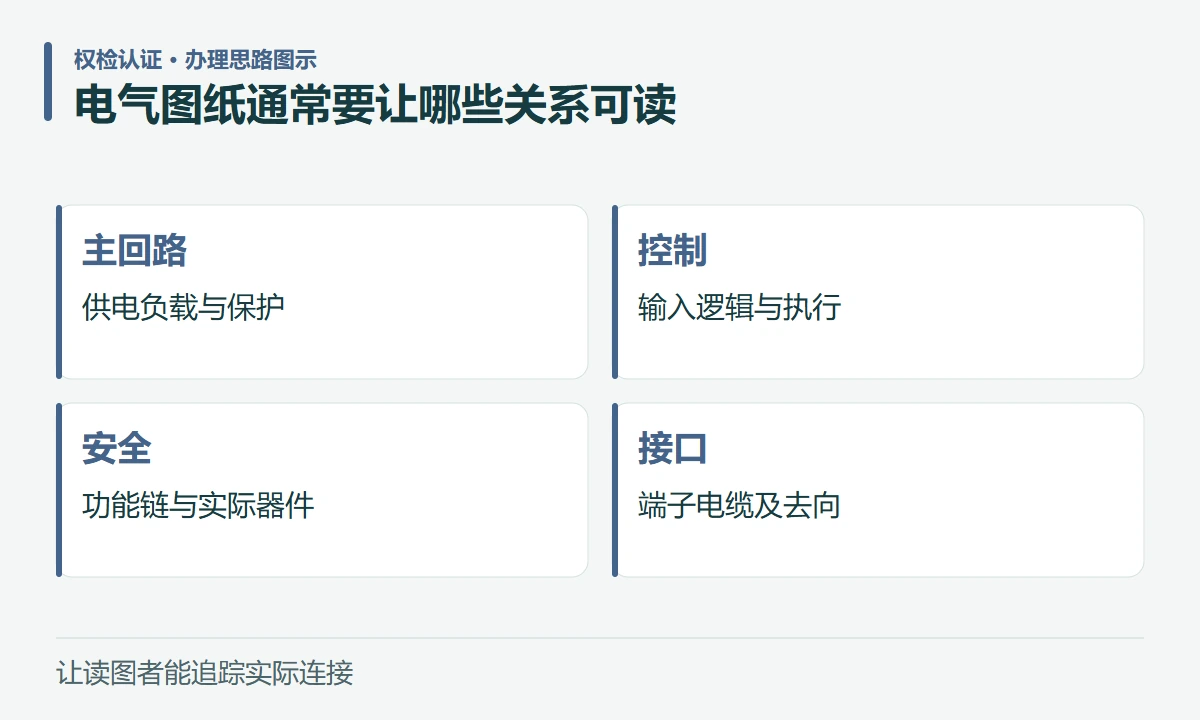

三、电气图纸通常要让哪些关系可读
以下是机器项目常见核对方向，具体内容应按实际设计与适用要求完善，不能照表虚构不存在的回路。
| 图纸内容 | 应能看懂 |
|---|---|
| 供电与主回路 | 额定、进线、隔离及主要负载 |
| 保护与连接 | 保护器件、保护连接及关联 |
| 控制回路 | 电源、输入输出、继电和执行 |
| 安全相关回路 | 门联锁、急停及对应响应链 |
| 端子和电缆 | 编号、去向及外部连接 |
| 器件和引用 | 完整型号、图页与交叉引用 |
安全控制不能只画一个写有“安全PLC”的方框。应能追踪输入、逻辑、输出和执行的实际关系；计算和验证资料可按清楚编号与图纸关联。
接地、供电和接口条件影响安装时，应在配套说明中明确，不能只靠现场人员自行猜测。

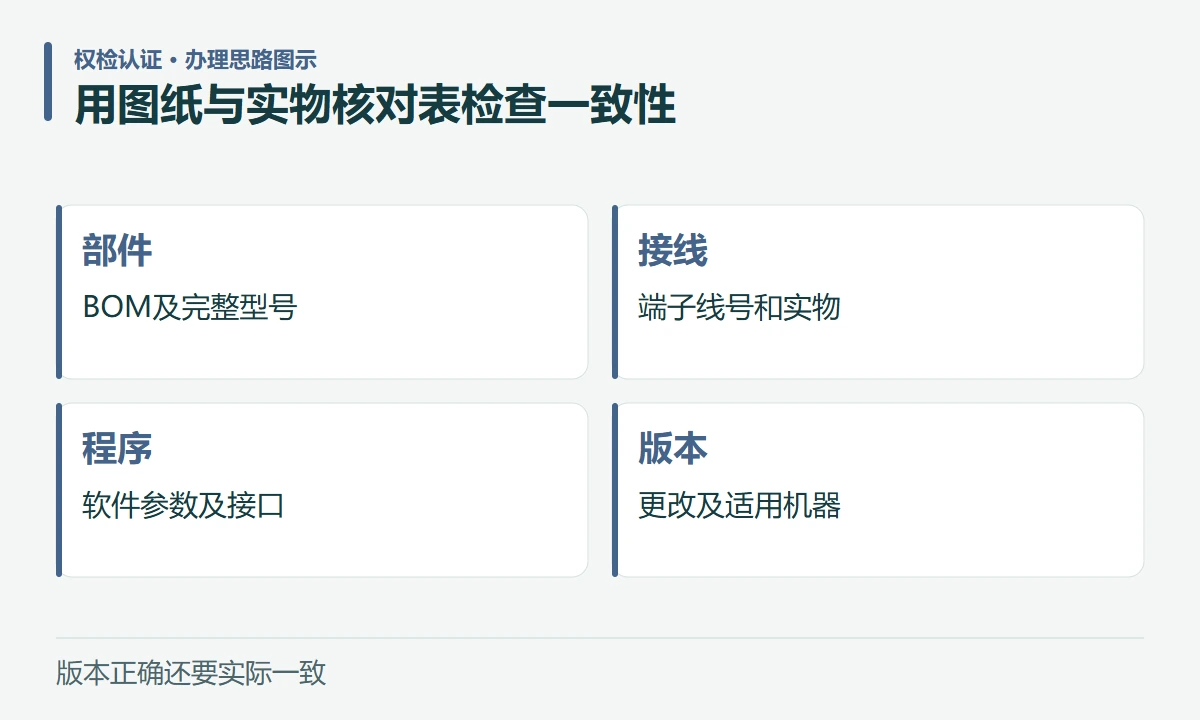

四、用图纸与实物核对表检查一致性
IEC 60204-1公开范围涉及机器相关电气设备及技术文件，具体适用版本需按项目确认。图纸内容应与实际设备对应，不能保留旧版后只改封面日期。
| 核对对象 | 常见差异 |
|---|---|
| BOM | 保护、驱动或电源型号已换 |
| 端子接线 | 图号、线号或去向不同 |
| 软件参数 | 控制与安全配置已改 |
| 外部接口 | 现场加站点或联动 |
| 铭牌说明 | 额定与图纸不一致 |
发现差异，先确认批准的最终设计及设备状态，再修订图纸、参数和验证依据。不能让图纸迎合一个未经确认的现场接法。
改造项目应保留前后版本和更改说明，说明哪些机器及序列号适用，便于现场恢复正确配置。

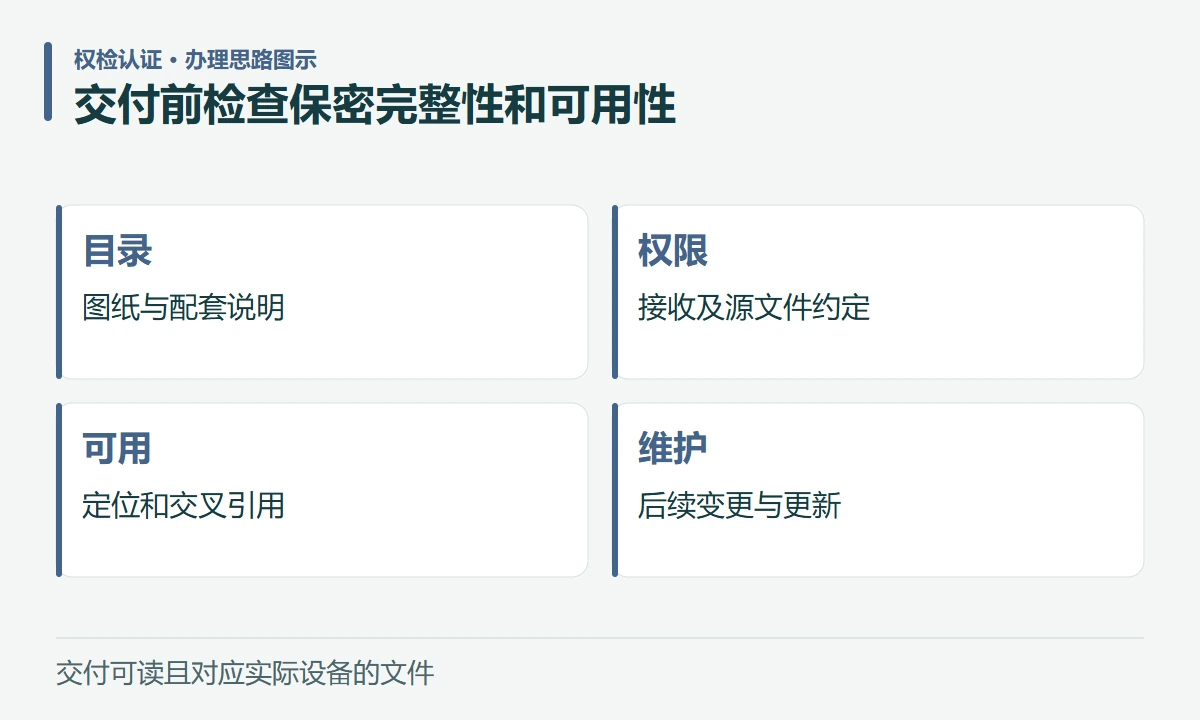

五、交付前检查保密完整性和可用性
建议准备图纸目录、受控PDF、必要的器件和端子清单、接口及安全功能说明、修订记录。源文件、权限和再分发范围按需要及约定确认。
常见问题： 柜内照片不能替代原理图；简单方框图未必足以排障；图纸齐全不代表安全功能已验证；欧洲客户索图不自动意味着所有PCB源文件都必须交出；保密也不能成为缺少必要安全资料的理由。
交付后可以让安装或维护人员按典型接口核读一遍：能否找到进线、保护、端子、负载及对应图页。无法定位时，通常应完善标识或交叉引用。
后续换关键器件、增加模式或改动控制关系，应同步更新资料，不能长期使用第一次交货版本。
六、权检认证建议：按用途准备可核验图纸
欧洲客户要电气原理图，先明确产品、目的和交付范围，再核供电、控制、安全及接口。权检认证建议用最终BOM、软件参数和实物核对受控图纸，让技术档案、用户资料和现场设备保持一致。
本文资料核对日期：2026年10月27日。配图为AI场景示意及权检认证整理的技术图示。本文包含AI辅助创作内容。法规、标准及具体办理要求应结合实际产品与对应官方现行发布核对。
