产品电源和通信都正常，接入较长的现场线缆后却出现数据跳变或断链，问题未必出在软件。连接线可能把外部射频干扰带进设备。射频传导抗扰度测试，就是通过规定的耦合方式施加射频干扰，观察产品功能是否满足要求。
这项测试经常简称CS或CI，但它不是测产品向外产生的传导骚扰。准备委托时，最值得先确认的是哪些线要测、用什么注入装置，以及怎样判断受扰后的表现。
一、列出外接线，才能判断哪些端口需要测试

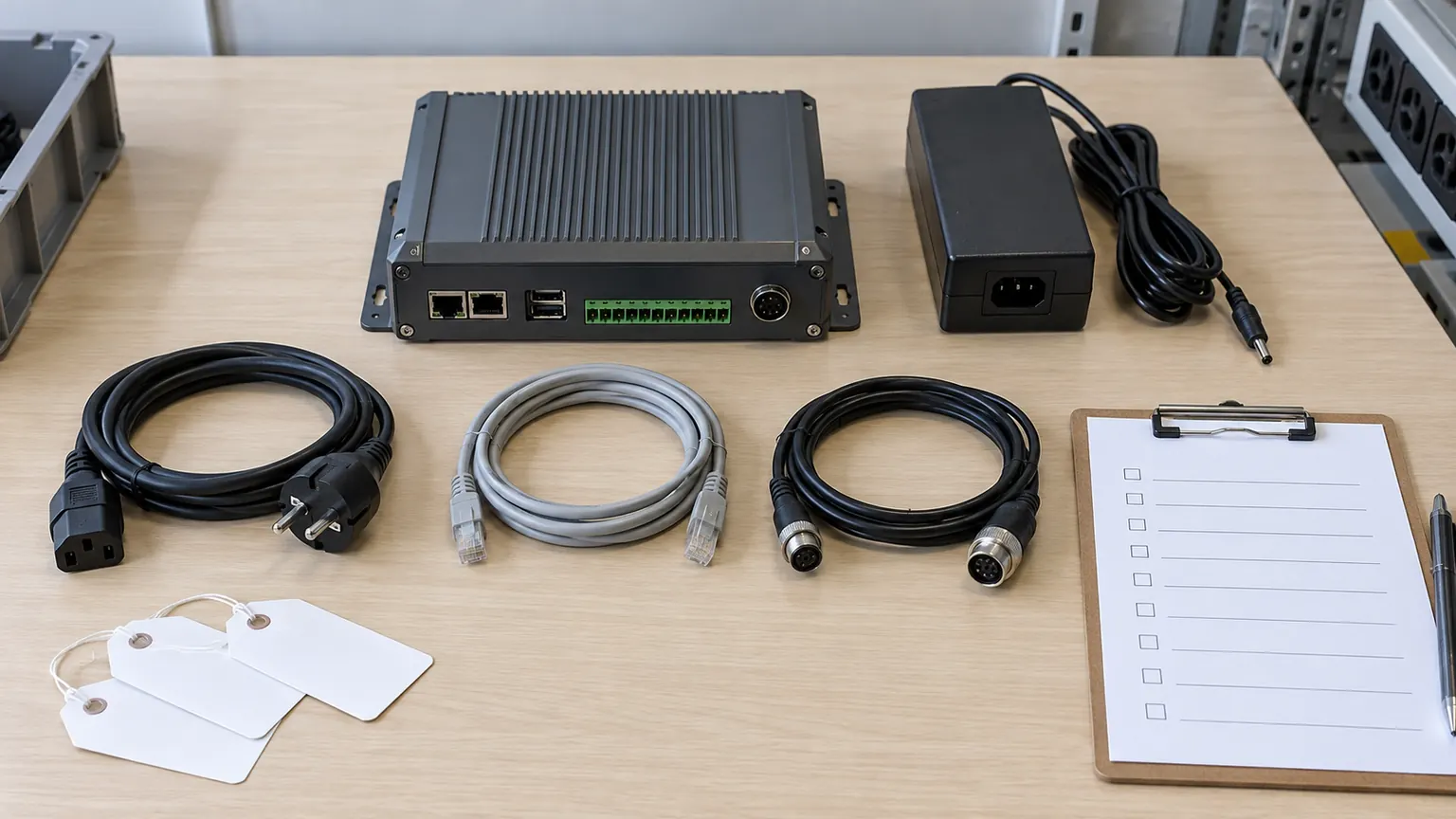

电源线、通信线、信号线和接地连接都可能形成耦合路径，但并不是把所有接口逐一接上干扰源就完成测试。首先需要明确产品销售配置：线缆是否由客户自配、最大使用长度、是否屏蔽、连接到什么辅助设备，以及测试时实际使用哪些端口。
国内现行方法为GB/T 17626.6-2017；国际IEC 61000-4-6:2023的通常方法频段为150 kHz至80 MHz，产品委员会可在特定情况下扩展方法应用。不要把这个频段直接当成所有产品最终的测试清单。
IEC范围说明，没有能够把设备与干扰场耦合起来的导线或电缆的设备，不在该方法范围内。不过，“使用电池”不等于没有外接线：有线通信、充电、外部传感器和控制连接仍需结合实际配置判断。
测试项目、端口适用条件、电平和性能判据，要由相应产品标准或通用标准进一步确定。国内国标与IEC新版并非年份同步；不能看到国际标准更新，就自行把合同中的国标年份替换掉。需要按目标市场和引用关系确认采用版本。
二、CDN和耦合钳怎样选，不是有什么就用什么

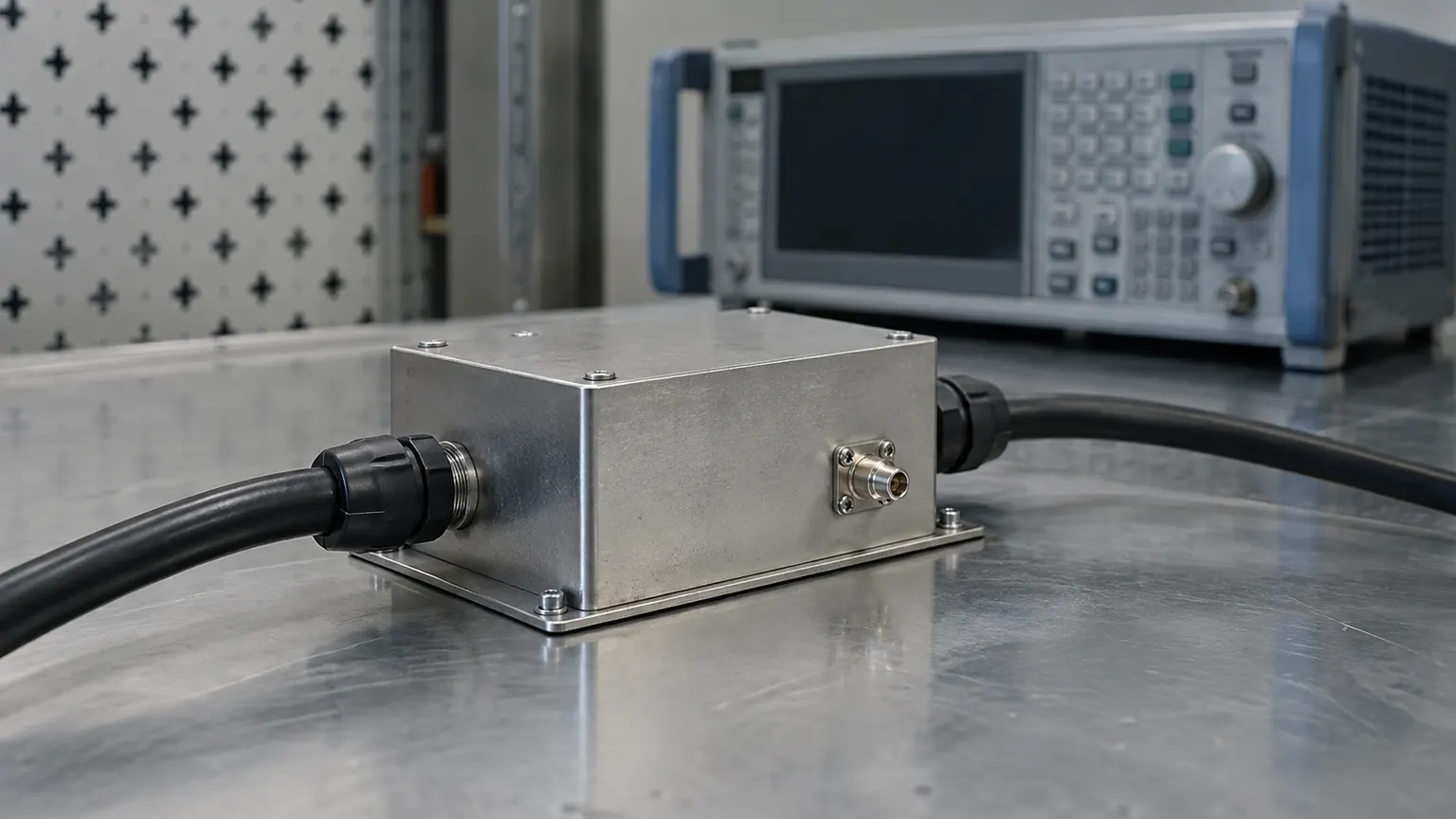

CDN是耦合/去耦网络：一方面把干扰按规定方式耦合到被测线路，另一方面控制对辅助设备一侧的影响。电磁耦合钳、电流注入装置等用于相应条件下的耦合安排，选择与线缆类型、端口特性和标准方法有关。
罗德与施瓦茨的传导抗扰度系统介绍列出信号发生器、射频放大器、功率测量及CDN或电磁耦合钳等组成。汽车或军用项目中的电流注入试验，也不能仅因使用相似夹具，就视为与商用产品方法完全相同。
| 送检信息 | 为什么会影响方案 |
|---|---|
| 电源参数与导体数量 | 影响网络额定能力、接线与安全安排 |
| 通信接口与线缆结构 | 影响适用耦合装置及正常通信条件 |
| 屏蔽层连接方式 | 影响共模干扰路径和结果可重复性 |
| 辅助设备与负载 | 影响功能监测、阻抗条件和异常定位 |
试验前要按采用版本完成电平设置及试验链路检查。IEC 2023版对注入装置选择、电平设置等内容有修订，不能直接套用旧版流程的某张设置截图。规定电平也不能简单理解为芯片引脚的实际承受电压。

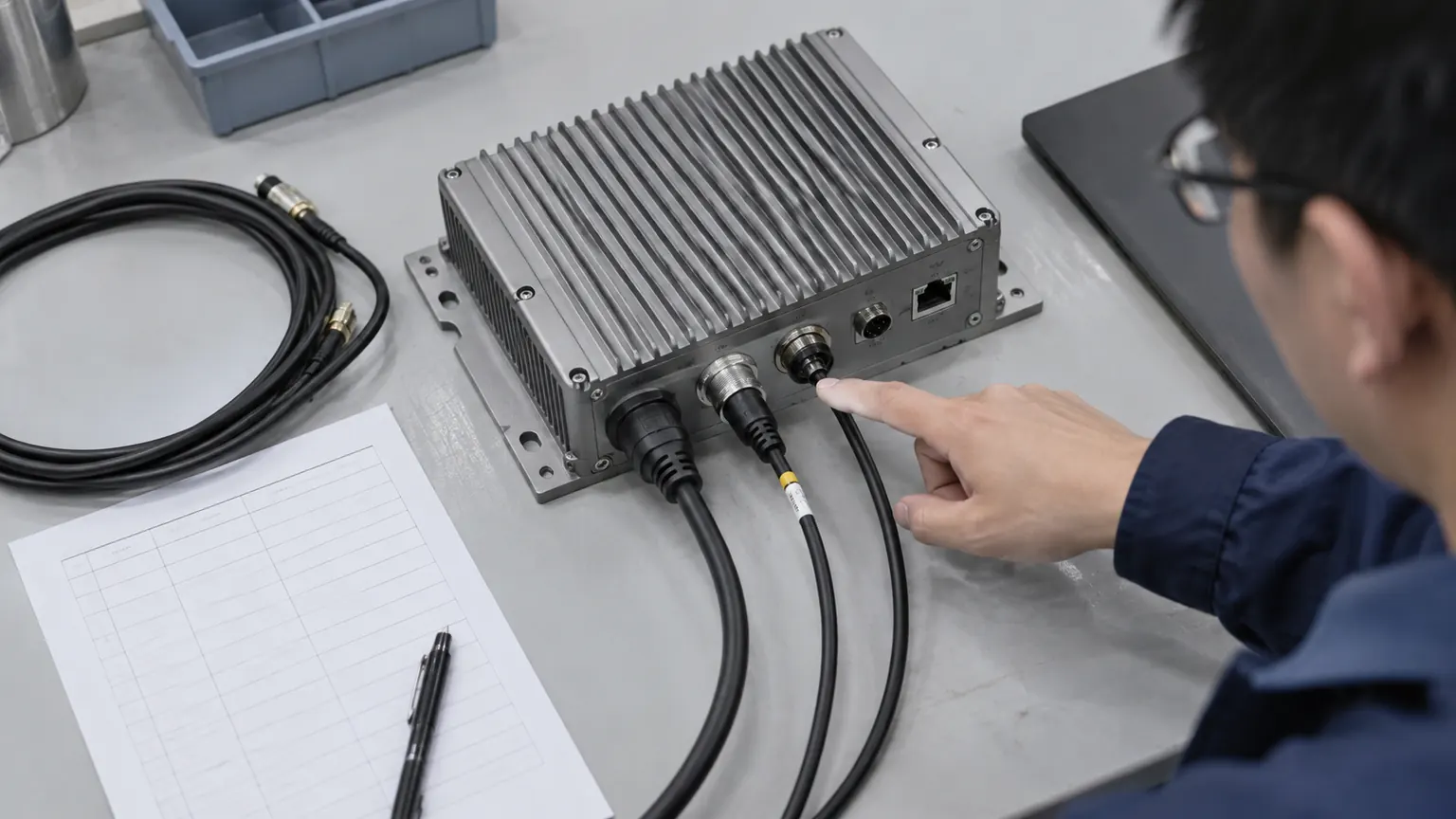

样品位置、线缆走向、接地连接及辅助设备布置需要记录。更换线缆或临时把线盘成一圈，可能改变结果。如果项目需要采用标准允许的替代方法，应保留选择依据，不能为方便接线而随意改变试验条件。
三、扫频时看什么，失效后怎样定位
测试时，样品要持续运行代表性功能。通信类产品可记录连接状态、数据错误和恢复时间；模拟采集产品可观察偏差与波动；控制器则应关注输出、报警及复位。只在扫频结束后再开机看一遍，会漏掉许多暂时异常。
频率步进、调制、电平和驻留时间按适用要求执行，监测程序应有足够时间发现功能变化。产品需要较长测量周期时，应提前和实验室商定观察方式，而不是把默认驻留时间当成所有设备都适用。
发现异常先记录端口、频点、电平、工作模式和恢复方式，再检查能否重复出现。还要排除辅助设备先失效、通信对端受扰或监测接法引入新路径。某个接口掉线，并不必然说明接口芯片本身是唯一原因。

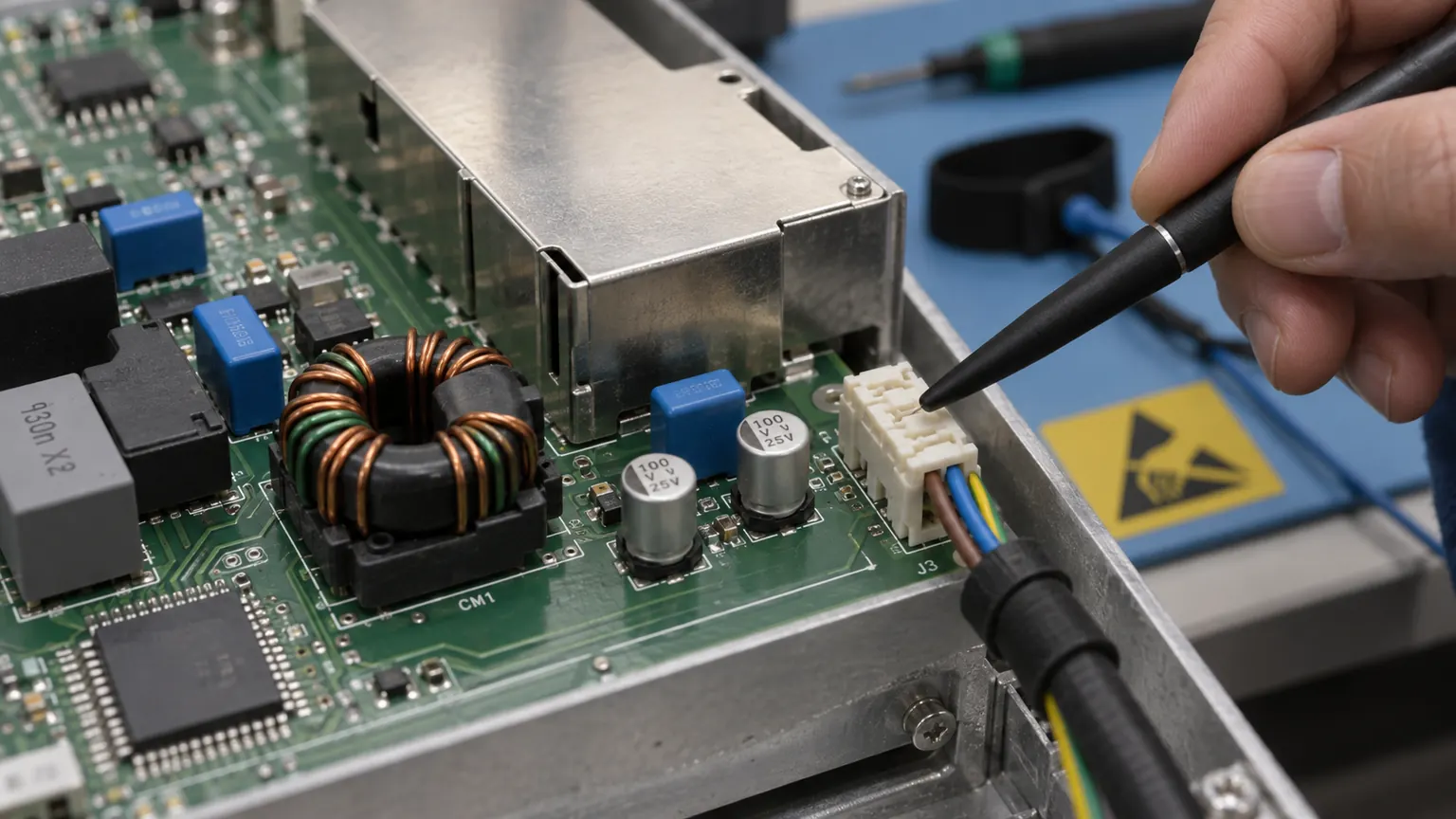

整改可围绕线缆屏蔽连接、共模路径、接口保护与滤波、隔离和供电去耦进行验证。增加器件必须同时检查信号带宽、阻抗匹配、正常通信及电气安全。不能把“加磁环”当成所有端口统一答案，也不能用软件不停重启掩盖判据不允许的功能丢失。
正式复测要使用能够落实到量产的硬件、固件和配套线缆。报告应能对应样品版本、注入方法、端口和功能记录，而不只是写一个“CS通过”。等级相同但频段、调制或产品配置不同的两份报告，也不宜直接比较好坏。
四、客户常问的四个问题
传导骚扰已经通过，还需要做这个项目吗？ 如果适用标准要求，仍需要。传导骚扰关注设备向外发射，传导抗扰度关注外部干扰进入后的功能表现，评价方向不同。
加了屏蔽线就一定能过吗？ 不一定。屏蔽层如何连接、接头连续性、机壳与参考地关系以及非屏蔽支路都会影响结果，应按真实配置验证。
CDN测试和钳注入可以随意替换吗？ 不可以。需要依据端口条件、采用版本及允许的方法选择，必要时说明替代依据并完成相应设置与检查。
有一款类似产品的报告，能直接覆盖新型号吗？ 应先对比接口电路、线缆、供电、结构和固件。差异评估可以帮助确定复测范围，但相似外观不能证明抗扰度表现一致。
准备询价时，建议提供目标市场、产品用途、接口和线缆清单、供电参数、工作软件、辅助设备需求及已有报告。不合格项目最好附异常频点和日志。费用、样品和周期应根据实际端口与工作模式确认，不以“一个CS项目”概括全部工作量。
结论：射频传导抗扰度测试的重点是把外接线、耦合方法和功能判据对应起来。权检认证可协助核对范围、准备送检资料、安排测试和沟通整改，让客户知道需要补哪些证据、复测哪些条件，而不是盲目更换器件。
本文包含AI辅助创作内容。标准信息以IEC及国家标准化管理委员会官方发布为准。配图为AI生成示意，不代表实际试验记录，具体布置以适用标准为准。
