EMC测试项目有哪些?

EMC测试项目有哪些文章封面

EMC测试项目通常分为两大类:EMI发射/骚扰测试看产品会不会干扰别人,EMS抗扰度测试看产品受到静电、射频、浪涌等干扰时能否正常工作。常见项目包括传导、辐射、谐波、闪烁、ESD、RS、EFT、Surge、CS和电压暂降,但并不是每台产品都要把清单全部做一遍。

EMI发射与EMS抗扰度测试框架
EMI发射与EMS抗扰度测试框架

一、先用总表把EMI和EMS分开

  • EMI发射/骚扰测试:测量产品通过外壳空间和连接线向外释放的电磁骚扰;
  • EMS抗扰度测试:向产品施加规定的电磁现象,检查功能、数据和性能是否符合判定准则。
分类先用通俗话理解常见项目
EMI发射/骚扰产品向外“放出多少干扰”传导、辐射、谐波、闪烁等
EMS抗扰度产品“受干扰后还能不能工作”ESD、RS、EFT、Surge、CS、电压暂降等

两者解决的是相反方向的问题,但共同构成电磁兼容。只做一项辐射测试,通常不能代表整套EMC要求已经完成。欧盟委员会的EMC指令页面同样把限制发射与具备抗扰能力作为两个基本方向。

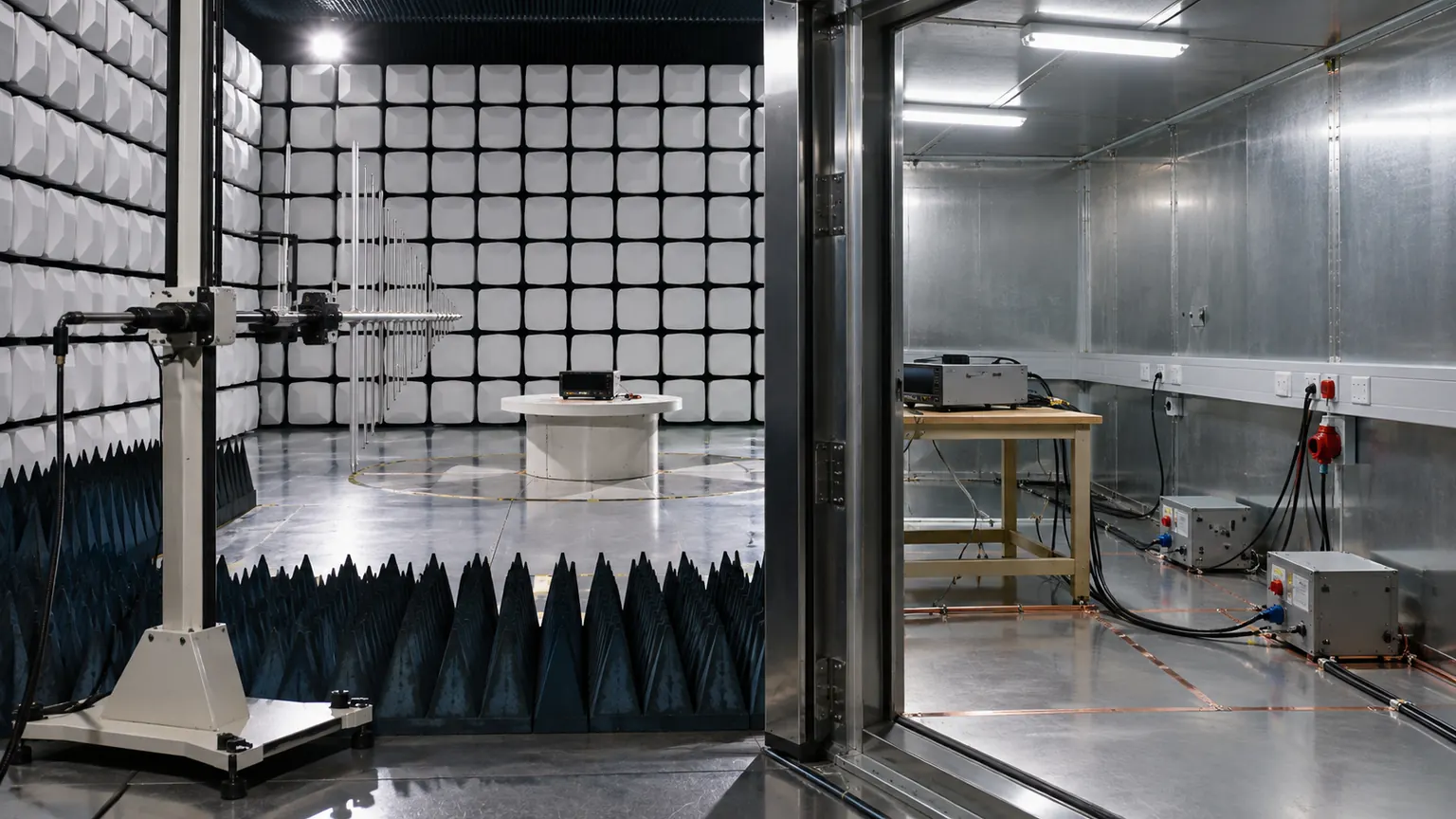

传导骚扰和辐射骚扰测试
传导骚扰和辐射骚扰测试

二、产品向外产生的干扰,通常测哪些项目?

常见项目主要观察对象常见关联条件
传导骚扰经电源线或通信线传出的骚扰电压/电流有线端口、频率范围和端口定义
辐射骚扰产品外壳及线缆向空间辐射的骚扰测试距离、场地、天线高度和转台角度
谐波电流设备从公共低压电网吸取的电流谐波AC供电、输入功率和设备分类
电压波动与闪烁负载变化对公共供电网络造成的波动AC供电与负载变化特征
骚扰功率或其他专项特定产品标准规定的发射测量产品类别与标准版本

测试时应运行能够代表最不利发射状态的模式,例如最高数据速率、满载输出、电机工作或多个端口同时通信。为了“容易通过”而关闭核心功能,会让报告无法代表量产产品。

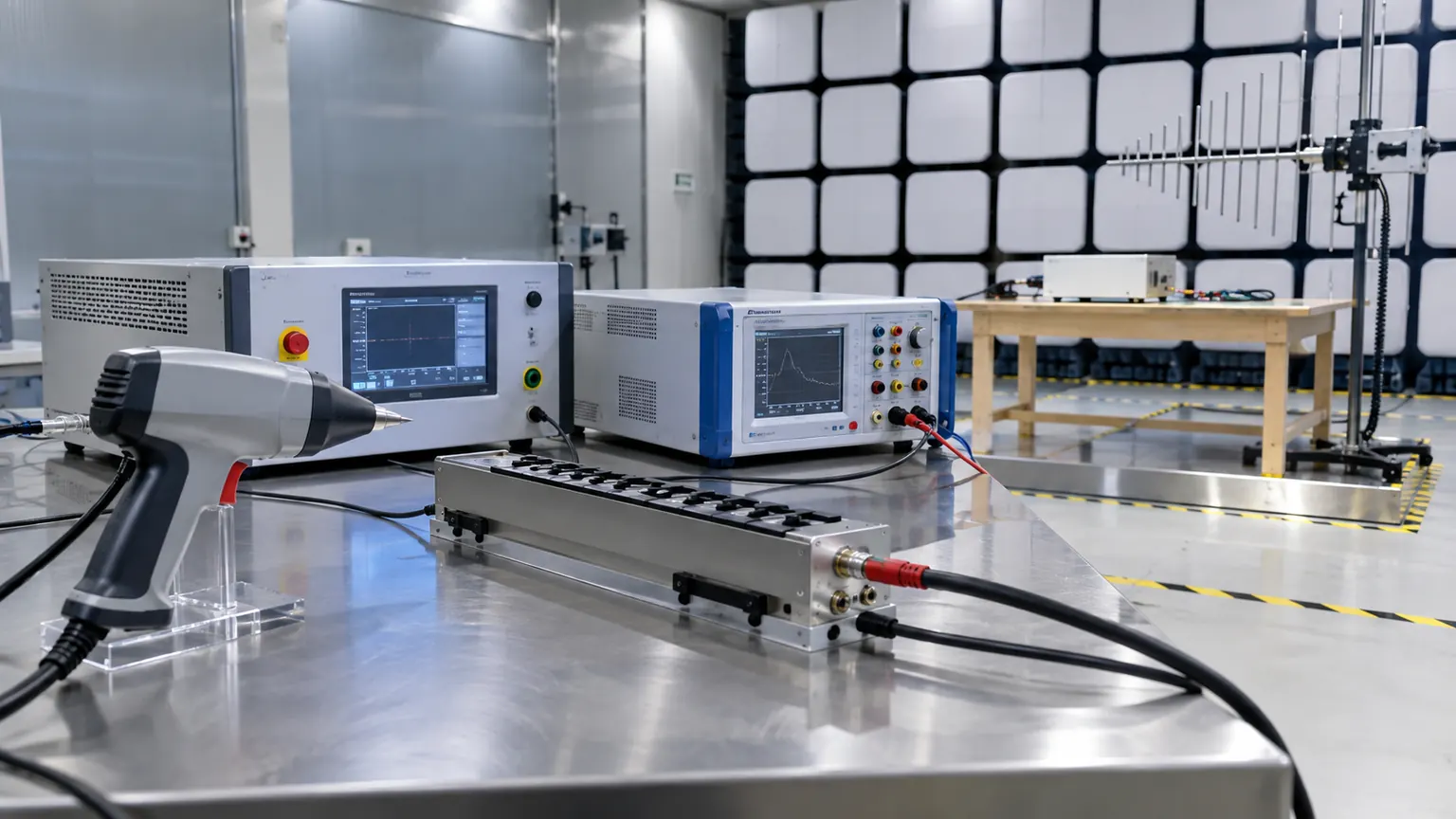

静电脉冲群浪涌与射频抗扰度测试
静电脉冲群浪涌与射频抗扰度测试

三、产品抵抗外界干扰,又会测哪些项目?

常见项目模拟的干扰场景官方基础方法示例
静电放电ESD人员或物体带静电接触/靠近设备IEC 61000-4-2
射频电磁场抗扰度RS附近无线电发射源形成的场IEC 61000-4-3
电快速瞬变脉冲群EFT继电器、感性负载切换等快速瞬变IEC 61000-4-4
浪涌Surge开关和雷击效应产生的高能瞬态IEC 61000-4-5
射频传导抗扰度CSRF干扰经电源线、信号线等耦合进入IEC 61000-4-6
电压暂降/短时中断供电网络电压降低或短时中断按适用产品标准和基础方法确认

IEC 61000-4-2、IEC 61000-4-3和IEC 61000-4-5等基础标准规定测试设备、布置和程序,但具体产品是否要测、施加到哪些端口、采用什么等级和性能判据,要由相应产品标准或法规路径确定。

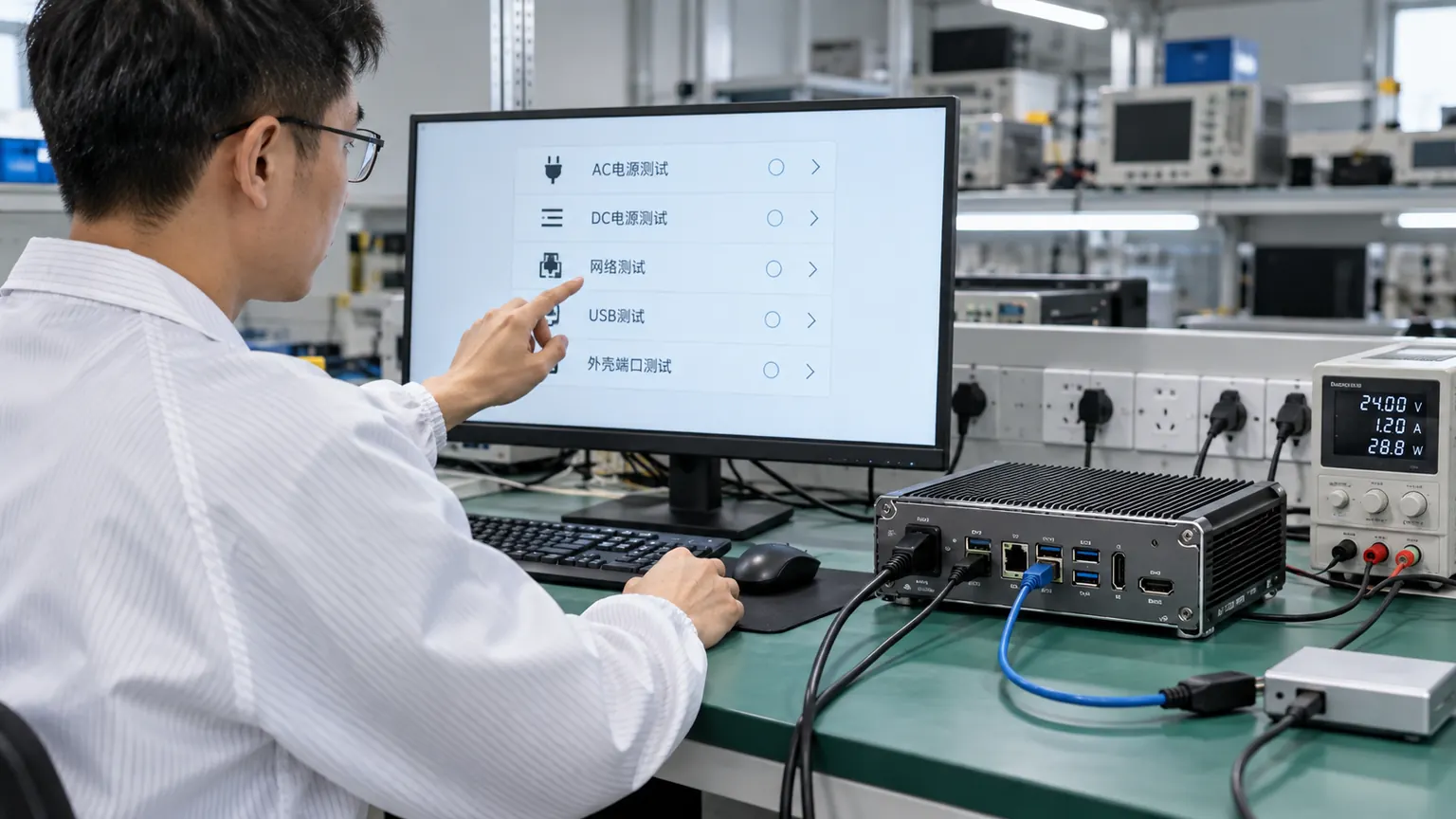

根据产品端口选择EMC测试项目
根据产品端口选择EMC测试项目

四、从市场、端口和模式倒推自己的项目清单

建议按五步确认:

  1. 确定市场:中国、欧盟、美国等市场适用路径不同;
  2. 确定产品类别:多媒体、家电、照明、工业、医疗等标准体系不同;
  3. 列出端口:外壳、AC/DC电源、网络、通信、控制和长线缆端口逐一列明;
  4. 确定环境与模式:住宅或工业环境、固定或便携使用,以及最不利运行模式;
  5. 核对版本与判据:确认标准版本、限值、等级、性能判据和报告用途。

例如,纯电池且没有外接长线的便携设备,与带AC电源、网口和工业控制线的设备,项目组合通常不会相同;家电还要考虑电机、加热和负载状态,网络设备要覆盖最高数据速率,工业控制设备则常涉及更多电源和信号端口。端口没有的项目不应机械套用,实际存在的端口也不能因报价时遗漏而跳过。

EMC测试计划与样机配置确认
EMC测试计划与样机配置确认

五、拿到实验室项目表后,先核对这四件事

拿到实验室项目表时,不要只看总项目数,先核对四件事:适用标准和版本是否与目标市场一致;产品实际存在的端口是否全部列入;测试模式是否覆盖最高负载或最高数据速率;抗扰度项目有没有写清等级和性能判据。

常见EMC测试覆盖发射骚扰和抗扰度两大类,具体可包括传导、辐射、谐波、闪烁、静电、射频场、脉冲群、浪涌、传导抗扰度及电压暂降等。但最终清单必须回到产品标准、市场、端口和工作模式。

准备送检时,可向权检认证提供说明书、电路与端口信息、供电方式、目标国家、型号差异和样机照片。我们可先做项目适用性分析,再确定样机、工期和报价,减少漏项、错测和重复送样。

常见问题

1. EMC测试项目越多越好吗?

不是。项目应完整覆盖适用要求,但不应脱离产品端口和标准盲目增加。关键是范围正确、测试有效。

2. 没有AC电源口还要做电源端口传导吗?

要结合实际供电方式和产品标准判断。不存在的端口通常不会按该端口测试,但外置适配器和配套线缆仍需纳入整机配置评估。

3. 抗扰度测试只看有没有损坏吗?

不是。还要按性能判据观察功能下降、误动作、通信中断、数据丢失以及能否自动或人工恢复。

4. 不同型号能共用一份EMC报告吗?

只有在型号差异得到充分描述并由代表样机覆盖时才可能。主板、电源、时钟、外壳、端口和软件模式差异都可能触发补测。

如何核对机构给出的EMC项目单

通过广电计量电子电器EMC服务咨询时,可把电源、通信和外接线端口逐一列入委托表,请实验室写明每项试验对应的端口、等级、模式和判据。报告拟覆盖多个型号时,先列出电源、PCB及外壳差异。

先把发射和抗扰度分开,再按市场、设备类别、端口和工作模式确定适用项目,并核对代表型号。

可以把端口清单和型号差异发给权检认证,一起核对。

本文包含AI辅助创作内容。法规与标准信息以相应主管机构或标准组织官方发布为准。

本文涉及的标准与法规

编号版本完整名称与本文关系
IEC 61000-4-22025静电放电抗扰度试验用于评估设备受到静电放电时的抗扰能力。
IEC 61000-4-32020射频电磁场辐射抗扰度试验用于评估设备面对辐射射频场时的抗扰能力。
IEC 61000-4-42012电快速瞬变脉冲群抗扰度试验用于模拟重复快速瞬变对供电和信号端口的影响。
IEC 61000-4-52014+A1:2017浪涌抗扰度试验用于模拟开关和雷击效应形成的单向浪涌。
IEC 61000-4-62023射频场感应的传导骚扰抗扰度用于评估经导线耦合进入设备的射频干扰。
