静电放电测试怎么做?

静电放电测试怎么做文章封面

冬天手指碰到金属外壳时听见“啪”的一声,设备同时黑屏、重启或通信中断,这就是静电放电可能造成的典型问题。实验室的ESD测试用经过校准的静电放电发生器,在规定布置、放电点和工作模式下重复这种瞬态干扰,再观察产品能否保持或恢复正常功能。

这里讲的是整机或系统级静电放电抗扰度试验,不是芯片出厂时常见的HBM、CDM器件敏感度测试,两者的对象、波形和判定不能直接替代。

ESD测试前确认标准等级与性能判据
ESD测试前确认标准等级与性能判据

一、静电枪按下前,先确认四件事

正式测试前,实验室不会拿着静电枪随意寻找位置,而是先确认:采用哪一项产品标准、要求什么测试等级、哪些部位属于可触及点、设备在测试期间按什么性能判据评价。

IEC 61000-4-2:2025给出静电放电抗扰度试验的通用设备、波形、布置、程序和校准要求,同时明确具体产品采用哪些试验和严酷等级,仍由相应产品委员会或产品标准选择。中国现行GB/T 17626.2-2018同样是静电放电抗扰度基础方法标准。

因此,“ESD都按接触±4 kV、空气±8 kV”不能当成所有产品的统一答案。多媒体、家电、工业、医疗、汽车电子采用的产品标准和判据可能不同,报价和测试计划必须写清依据。

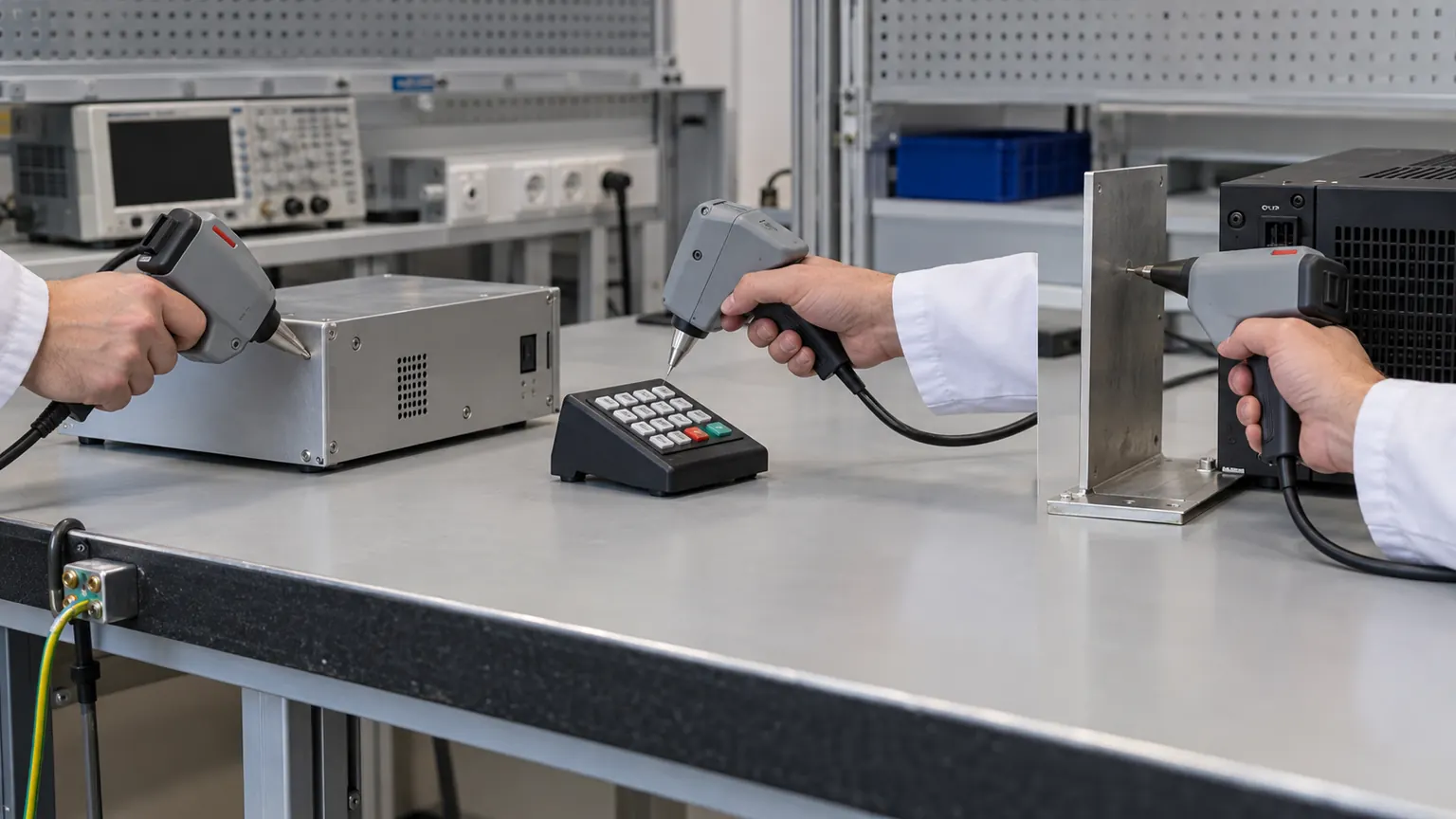

接触放电空气放电与间接放电方法
接触放电空气放电与间接放电方法

二、接触放电、空气放电和间接放电怎样区分?

放电方式实验室怎样操作常见对象最容易混淆的地方
接触放电枪头先接触导电点,再由发生器内部开关触发裸露金属、导电外壳、可接触连接部位能稳定接触的导电点通常优先采用接触法
空气放电枪头逐渐靠近绝缘表面,直到空气间隙击穿塑料外壳、绝缘面、无法稳定接触放电的部位湿度、表面形状和接近速度都会影响击穿位置
间接放电对水平或垂直耦合板放电模拟附近物体放电形成的耦合影响不是“对产品少打一次”,而是评估不同耦合路径

选择方法不能只看客户习惯。放电点的材料、涂层、装配状态和实际使用时能否被人员触及,都会影响测试方式。

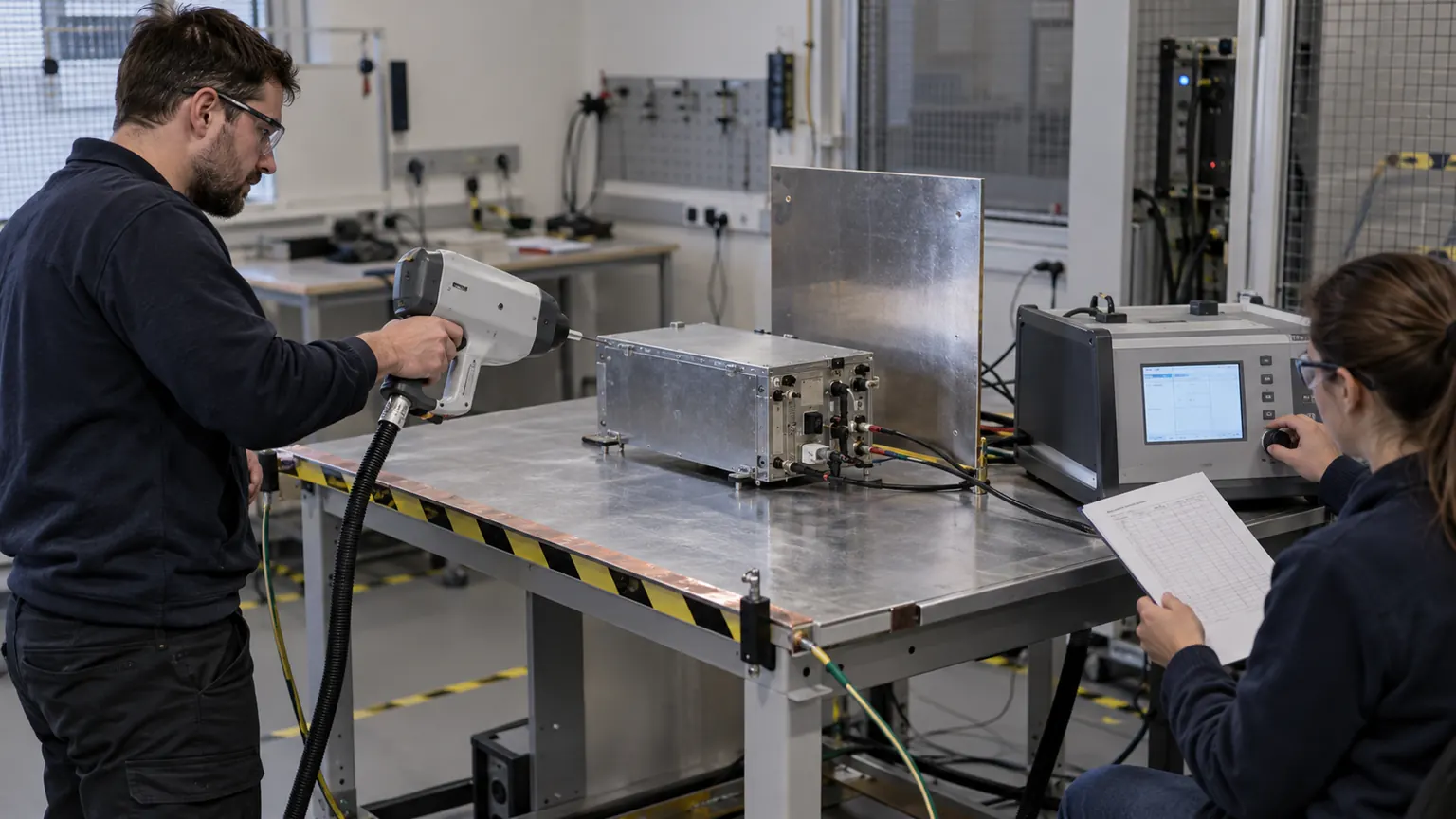

实验室静电放电测试操作流程
实验室静电放电测试操作流程

三、一轮ESD测试在实验室怎样完成?

  1. 按量产配置连接电源、负载、线缆和必要外设,让样机进入最不利或最有代表性的工作模式;
  2. 在测试计划中标出直接放电点、耦合板位置、极性和等级,并记录样机软硬件版本;
  3. 先用较低等级确认现象和监测方法,再按产品标准规定的顺序与等级施加放电;
  4. 对每个测试点完成规定次数和正负极性测试,放电之间保留足够间隔,持续观察功能;
  5. 一旦出现重启、卡死、误报警、数据丢失或硬件损伤,立即记录放电点、极性、等级和恢复方式;
  6. 完成直接与间接放电后,重新检查全部关键功能,并保存测试照片和配置记录。

正式报告应能追溯测试点、等级、次数、极性、样机模式和异常现象。只写“ESD PASS”而没有配置与判定信息,不利于后续型号覆盖和产品变更评估。

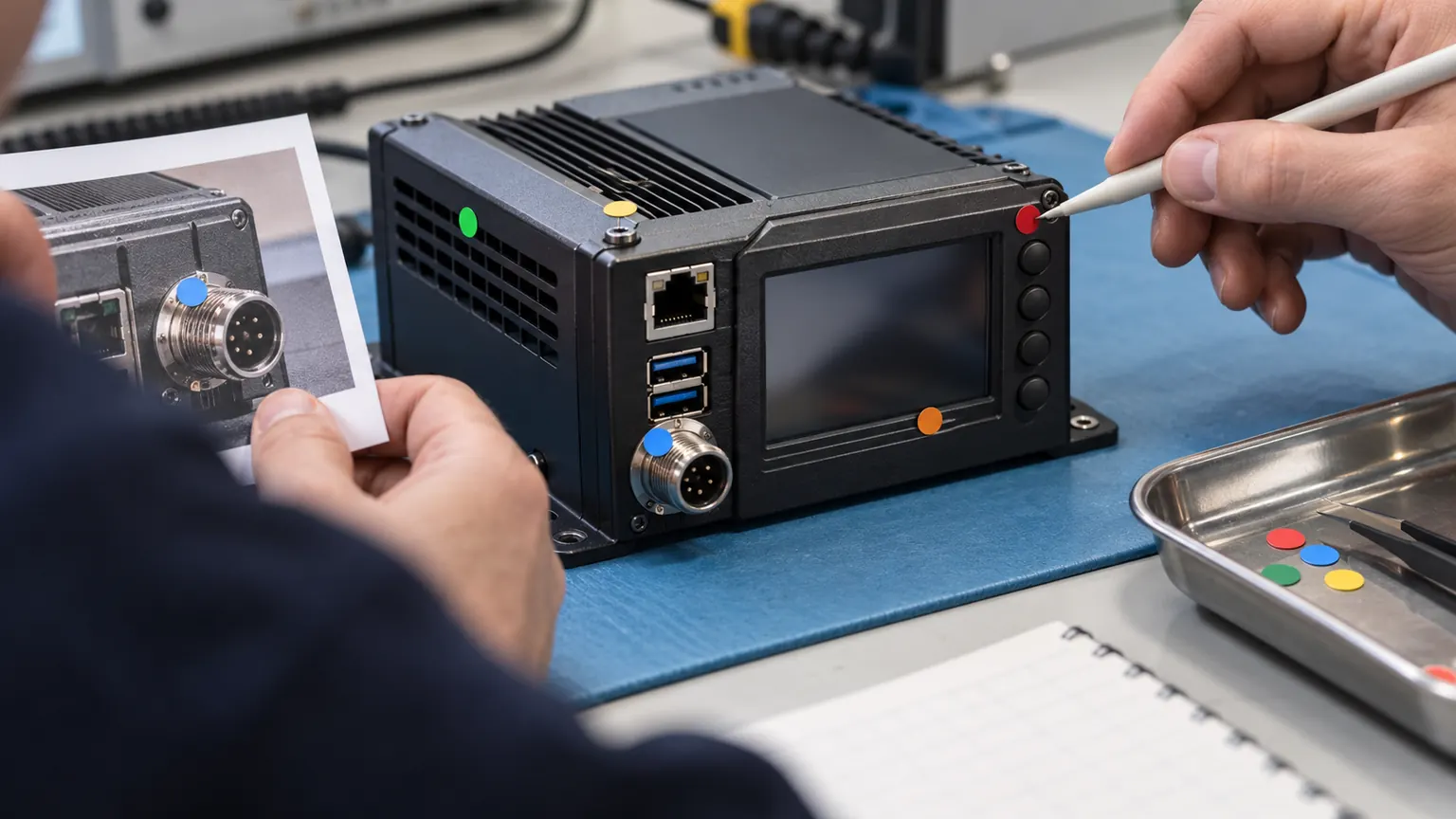

产品可触及位置与ESD测试点选择
产品可触及位置与ESD测试点选择

四、测试点不是越多越好,而是要覆盖真实入口

常见关注位置包括按键、显示屏边缘、外露金属、接口外壳、插拔位置、外壳缝隙、螺钉、散热孔附近以及人员使用时经常触碰的区域。测试点还要结合说明书规定的安装、操作和维护方式判断。

对连接器而言,外壳与内部针脚不能一概处理;对有涂层的金属件,要确认涂层在正常使用中是否保持完整;对不可触及的内部电路,也不能为了“测得更严”就直接放电。偏离标准或产品使用边界的测试,可能得到很吓人的现象,却不能代表正式合规结论。

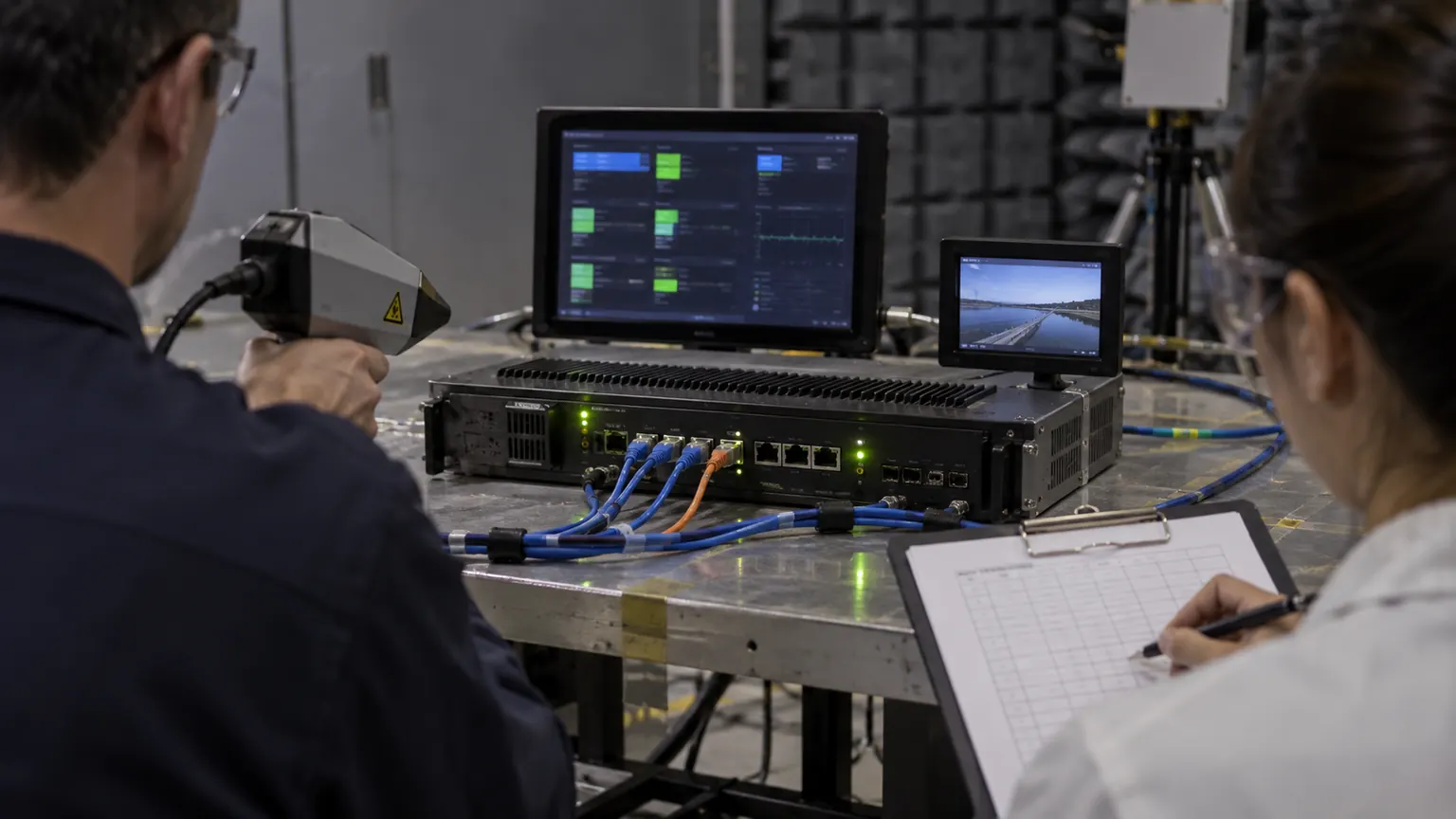

ESD测试期间产品功能监测与异常记录
ESD测试期间产品功能监测与异常记录

五、没有烧坏不等于通过,功能监测才是判定核心

ESD测试期间应持续观察产品的关键功能。例如网络设备要看链路和数据传输,显示设备要看画面和触控,控制器要看输出、报警和通信,带存储功能的产品还要关注数据是否丢失或损坏。

异常发生后,需要区分三种情况:设备自行恢复;需要人工复位或重新上电;出现不可恢复的性能下降或硬件损伤。哪一种情况可以接受,要回到适用产品标准规定的性能判据,而不是由测试人员凭感觉决定。

如果测试软件只显示“正在运行”,却没有对关键功能做实时监控,可能漏掉短暂的通信中断、错误输出或数据异常。送检前最好准备状态指示、日志、环回工具或自动运行脚本。

静电放电送检资料与整改数据准备
静电放电送检资料与整改数据准备

六、送检与整改时,请把这些资料一起带上

送检前建议准备:产品说明书、目标市场、适用标准或客户要求、样机软硬件版本、全部可触及部位照片、端口与线缆清单、典型工作模式、关键功能监测方法以及备用样机。

如果已经测试失败,还应保存原始记录:放电点、接触或空气方式、正负极性、失败等级、异常表现、是否自动恢复、当时连接的线缆和软件版本。没有这些数据,整改很容易变成盲目加TVS、贴铜箔或反复换器件。

静电测试在哪里预约

广电计量智能家居EMC服务列有静电放电抗扰度(ESD)。询价时附外壳照片、可触及部位和接口图,标出接触、空气及间接放电的拟测点,并确认测试期间要监测的功能和允许的恢复方式。

先按适用要求确定放电点、等级及方式,再在规定运行状态下施加干扰,记录功能变化和恢复情况。

可以把外壳图、接口和运行模式发给权检认证,一起核对。

本文包含AI辅助创作内容。法规与标准信息以IEC、国家标准化管理委员会及适用产品标准的官方发布为准。

本文涉及的标准与法规

编号版本完整名称与本文关系
IEC 61000-4-2:20252025静电放电抗扰度试验规定整机和系统级ESD抗扰度测试的通用设备、布置、程序与校准要求。
GB/T 17626.2-20182018,现行电磁兼容 试验和测量技术 静电放电抗扰度试验中国现行静电放电抗扰度基础方法国家标准。
