EMC测试不通过怎么整改?

EMC测试不通过怎么整改文章封面

EMC测试不通过时,先判断是发射超限,还是抗扰度失效。传导、辐射超标要追查噪声源和耦合路径;静电、浪涌、脉冲群导致死机或损坏,则要看干扰从哪个端口进入、哪部分电路最敏感。没有数据就换磁珠、贴铜箔,通常只会增加复测次数。

EMC失败数据与测试布置诊断
EMC失败数据与测试布置诊断

一、测试失败当天,先把哪些数据带走?

整改前应拿到原始曲线、超限频点、限值线、测试布置照片、线缆状态、样机软硬件版本和运行模式。抗扰度不合格还要记录施加等级、端口、极性、异常现象以及能否自动恢复。

仅知道“辐射没过”或“静电死机”不够。频点、方向、线缆和模式不同,可能分别指向时钟谐波、开关电源、线缆共模、电源入口、外壳缝隙或软件容错问题。

失败表现常见排查方向第一步先拿到什么
传导骚扰超限电源噪声、滤波、接地、线缆共模超限频点、L/N数据、布置照片
辐射骚扰超限时钟谐波、高速接口、线缆、外壳缝隙频谱曲线、天线方向、运行模式
ESD后死机/重启放电入口、复位、电源、软件恢复放电点、极性、等级、恢复方式
Surge/EFT损坏或误动作电源/信号入口、防护器件、回流路径端口、耦合方式、极性、波形等级
EMC干扰源耦合路径和敏感对象定位
EMC干扰源耦合路径和敏感对象定位

二、别急着换器件:先沿三条线定位根因

  • 干扰源:时钟、DC-DC、开关电源、电机、继电器、高速接口和无线发射等;
  • 耦合路径:电源线、信号线、地回路、板间连接、外壳缝隙和空间辐射;
  • 敏感对象:复位、时钟、模拟采样、通信接口、电源管理和关键控制器。

近场探头、频谱仪、电流探头、示波器和分区屏蔽试验可以帮助确认路径。一次只改变一个变量,并保留前后数据,否则即使暂时通过,也难以判断真正原因。

电源信号线缆外壳EMC整改措施
电源信号线缆外壳EMC整改措施

三、不同失败现象,整改方向完全不同

问题方向常见措施注意事项
电源噪声调整滤波、回路面积、器件布局和去耦关注器件额定电流、阻抗和稳定性
高速信号优化阻抗、回流路径、边沿和端接不能只靠降低功能或速率应付测试
线缆共模改善接口滤波、屏蔽连接和共模抑制量产线缆长度与屏蔽方式要一致
外壳泄漏优化接缝、开孔、屏蔽和搭接同时考虑散热、安规和装配公差
抗扰度异常加强入口防护、复位与软件恢复不能用忽略异常的方式掩盖故障

浪涌与静电的整改思路不完全相同。IEC 61000-4-2关注静电放电,IEC 61000-4-5关注开关或雷击效应产生的浪涌,器件选型、能量路径和接地方式应按实际试验现象处理。增加Y电容、屏蔽接地或改变间距时,还要同步复核漏电流、绝缘、温升和电气间隙,避免“EMC过了、安规又失败”。

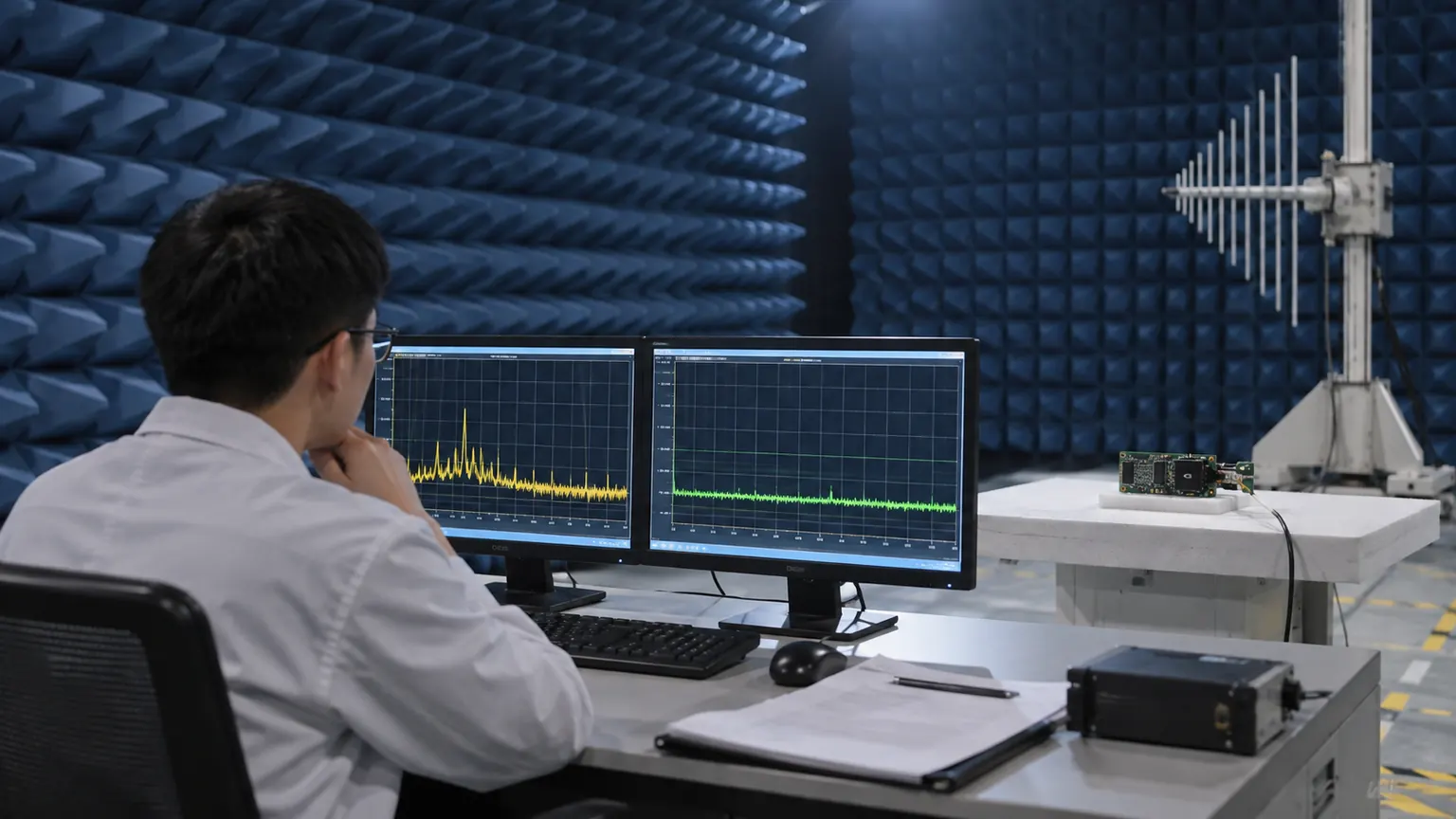

EMC整改样机定点验证与正式复测
EMC整改样机定点验证与正式复测

四、临时压下曲线,不等于可以导入量产

先在问题频点或问题端口做定点验证,再按适用标准完成正式复测。只看整改后曲线下降还不够,还应确认:

  1. 修改未引入新的频点或其他端口问题;
  2. 样机功能、性能、温升和安规边界没有受到影响;
  3. 修改能稳定导入量产,而不是只对一台样机有效;
  4. BOM、PCB、结构、线缆和软件版本已形成受控记录;
  5. 正式报告使用的样机配置与量产版本一致。
EMC整改方案量产固化确认
EMC整改方案量产固化确认

五、什么时候应该让整改工程师介入?

出现以下情况时,建议尽早让整改工程师介入:同一频点反复超限但找不到来源;更换器件后问题在不同端口间转移;ESD或浪涌会造成损坏;样机结构已定型、可修改空间有限;项目已经多次复测仍未稳定通过。

整改仍应按复现问题、定位源和路径、实施单变量修改、定点验证、正式复测和量产固化的顺序推进。这样才能减少反复进场和临时方案失效。

如产品已出现超限、重启、通信中断或误动作,可向权检认证提供原始数据、测试照片、原理图关键页、PCB、BOM和样机。我们可协助分析问题方向、制定验证顺序并衔接复测,具体措施以样机实测为准。

常见问题

1. 贴铜箔后通过就可以量产吗?

不一定。应把临时验证方案转化为可制造、可检验且长期可靠的结构或电路方案,并重新验证。

2. EMC整改一定要改PCB吗?

不一定。问题也可能来自电源、线缆、结构、接地、器件参数或软件恢复策略,应先定位再决定。

3. 复测只测失败频点可以吗?

定点测试适合快速确认措施,但最终是否需要全项或更大范围复测,应按标准、变更影响和报告用途判断。

4. 整改会影响安规吗?

可能。增加电容、屏蔽、接地或改变间距时,要同步评估漏电流、绝缘、温升、电气间隙和可触及部件。

需要联合调试时怎样找机构

可参考威凯EMC质量提升服务咨询诊断与整改。把失败频点或施加等级、原始曲线、现场布置和整改试验结果整理为同一份记录,先请机构确认哪些是诊断服务、哪些是正式复测,再安排样品和工程师。

先区分发射超限和抗扰度失效,再用频点、端口、配置及异常记录定位原因。整改后确认复测范围及对其他项目的影响。

可以把测试记录和拟改方案发给权检认证,一起核对。

本文包含AI辅助创作内容。法规与标准信息以相应主管机构或标准组织官方发布为准。

本文涉及的标准与法规

编号版本完整名称与本文关系
IEC 61000-4-22025静电放电抗扰度试验用于区分静电放电现象与整改方向。
IEC 61000-4-52014+A1:2017浪涌抗扰度试验用于区分浪涌能量路径和端口防护。
