辐射骚扰测试是什么?

辐射骚扰测试是什么文章封面

报告上的某个频点高出限值3 dB,产品功能却完全正常——为什么仍然判失败?因为辐射骚扰测试关注的不是产品“能不能用”,而是它工作时向外泄漏的无意电磁能量,会不会超过标准允许的限值并影响附近的广播、通信或其他电子设备。

实验室常把这项测试写成Radiated Emission或RE。它不是无线产品的发射功率测试,也不是用外部电磁场照射产品的辐射抗扰度测试。

辐射骚扰向外发射与辐射抗扰度区别
辐射骚扰向外发射与辐射抗扰度区别

一、辐射骚扰测的是产品向外“放出去”的无意噪声

开关电源、晶振、高速时钟、处理器、显示接口和电机驱动都会产生高频电流。当这些电流沿PCB回路、机壳缝隙或外接线缆传播时,部分能量会通过空间辐射出去。辐射骚扰测试就是在规定距离和场地条件下测量这种场强,再与产品标准的限值比较。

容易混淆的项目能量方向主要判断
辐射骚扰/辐射发射(RE)产品向外无意发射是否超过限值
辐射抗扰度(RS)外部场照向产品产品是否误动作、降级或损坏
无线射频发射测试无线模块主动向外功率、带宽、杂散等是否合规

CISPR 16-2-3:2016+A1:2019+A2:2023是辐射骚扰测量方法的基础标准,覆盖9 kHz至18 GHz范围内的测量方法。但某一台产品实际测哪些频段、使用什么限值和检波器,不由标题“辐射骚扰”单独决定,而要查看它适用的产品或产品族标准。

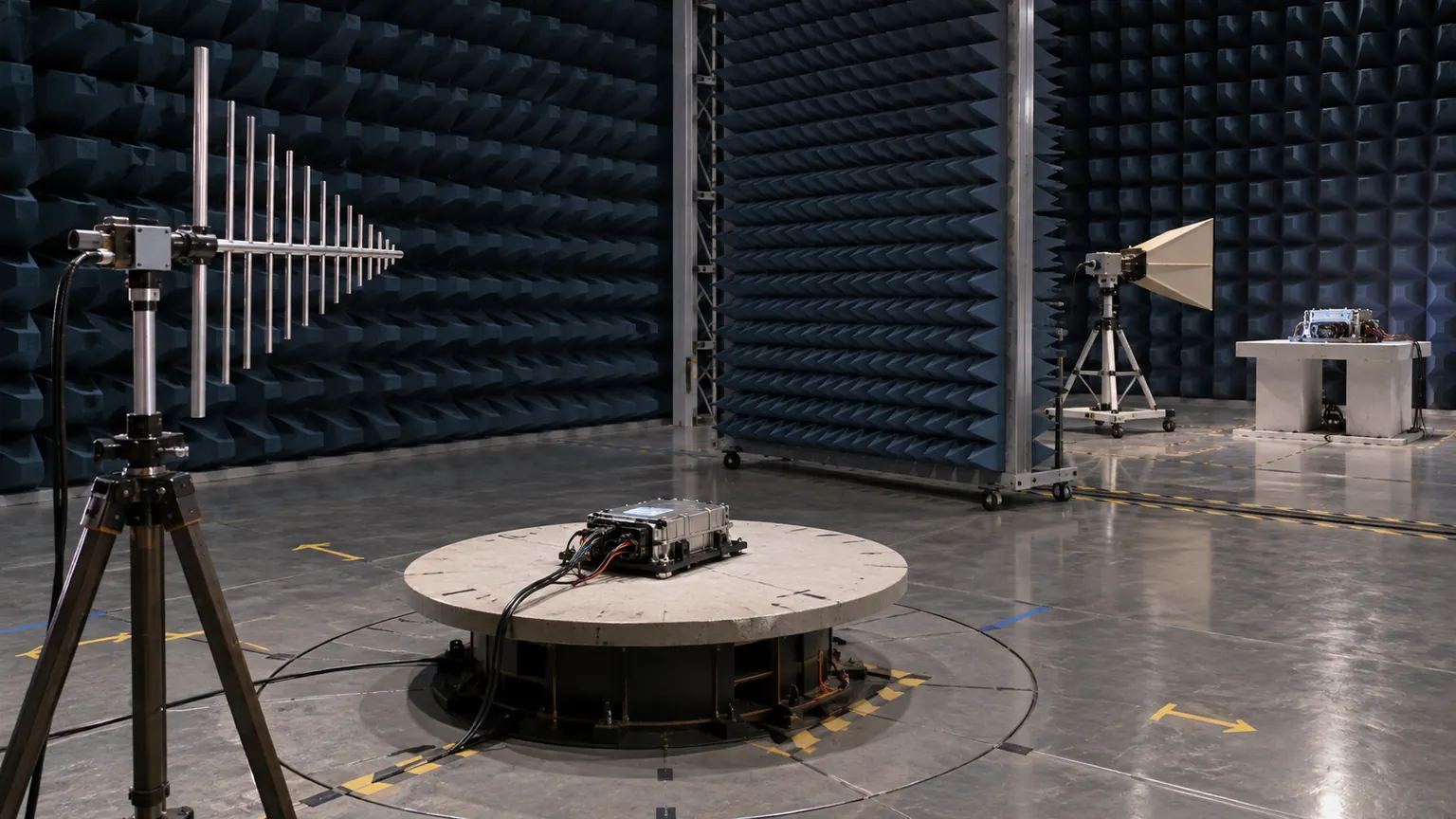

暗室转台天线升降与极化测量
暗室转台天线升降与极化测量

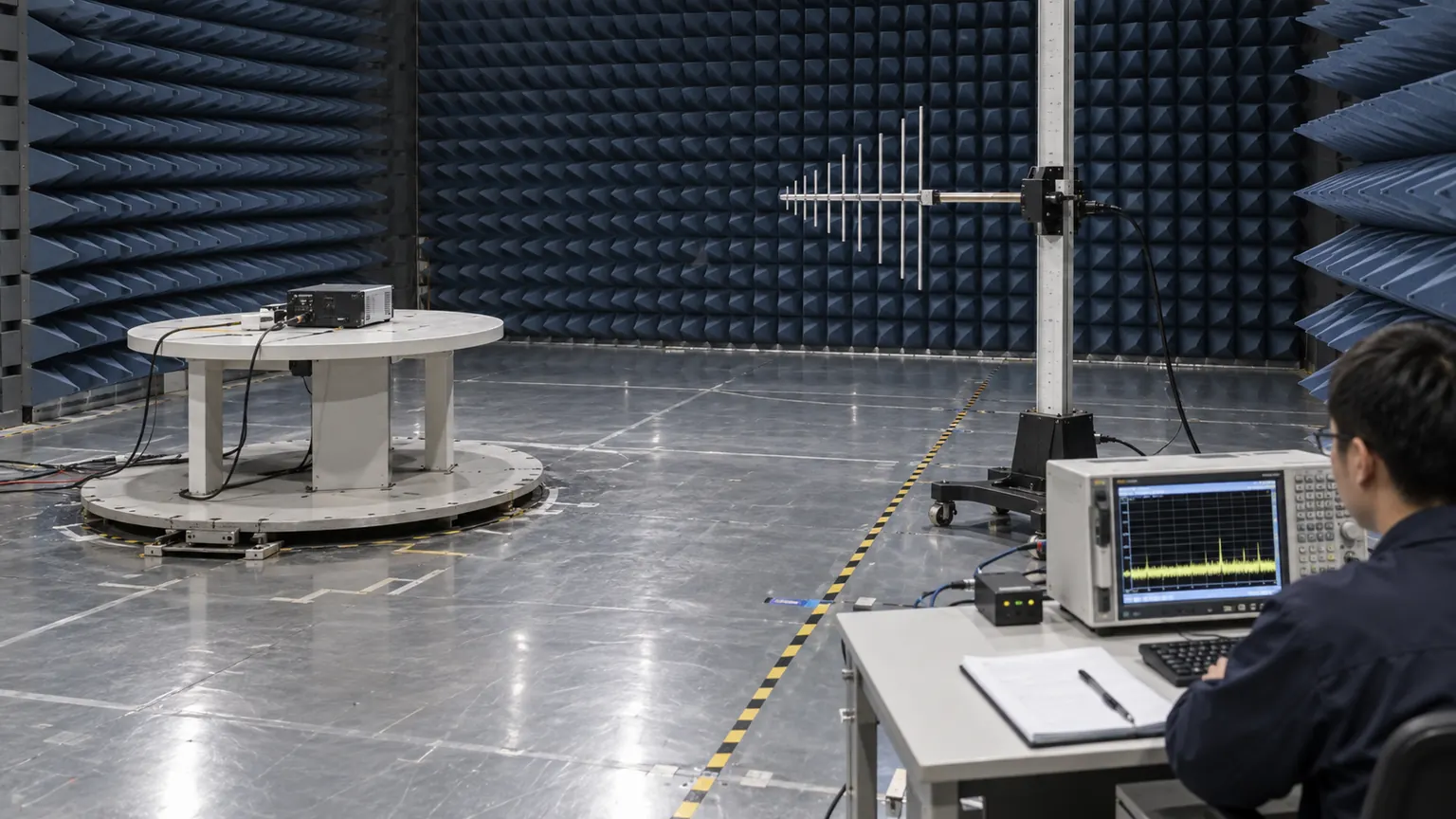

二、暗室怎样找到最差方向与最高场强

以许多电子产品常见的30 MHz~1 GHz测量为例,样机按规定布置在转台上,接收天线位于3 m或10 m等标准规定的测量距离。实验室先扫描可疑频点,再通过以下动作寻找最大读数:

  • 转台旋转样机,寻找辐射最强的方位;
  • 天线在规定高度范围内升降,寻找直接波与地面反射叠加后的最大值;
  • 分别测量水平极化和垂直极化;
  • 对接近限值的频点驻留并按规定检波器进行最终测量;
  • 结合天线系数、电缆损耗、放大器增益等修正量,得到以dBμV/m表示的场强。

所以,预扫时某一方向看起来通过,不代表最终结果一定通过。正式报告应能追溯频率、天线极化、高度、转台角度、测量距离、检波方式和样机工况。

1 GHz以上的布置、天线和测量方法会发生变化,是否需要测到更高频率也取决于产品标准和内部最高工作频率。不能把“30 MHz~1 GHz”写成所有产品的固定范围。

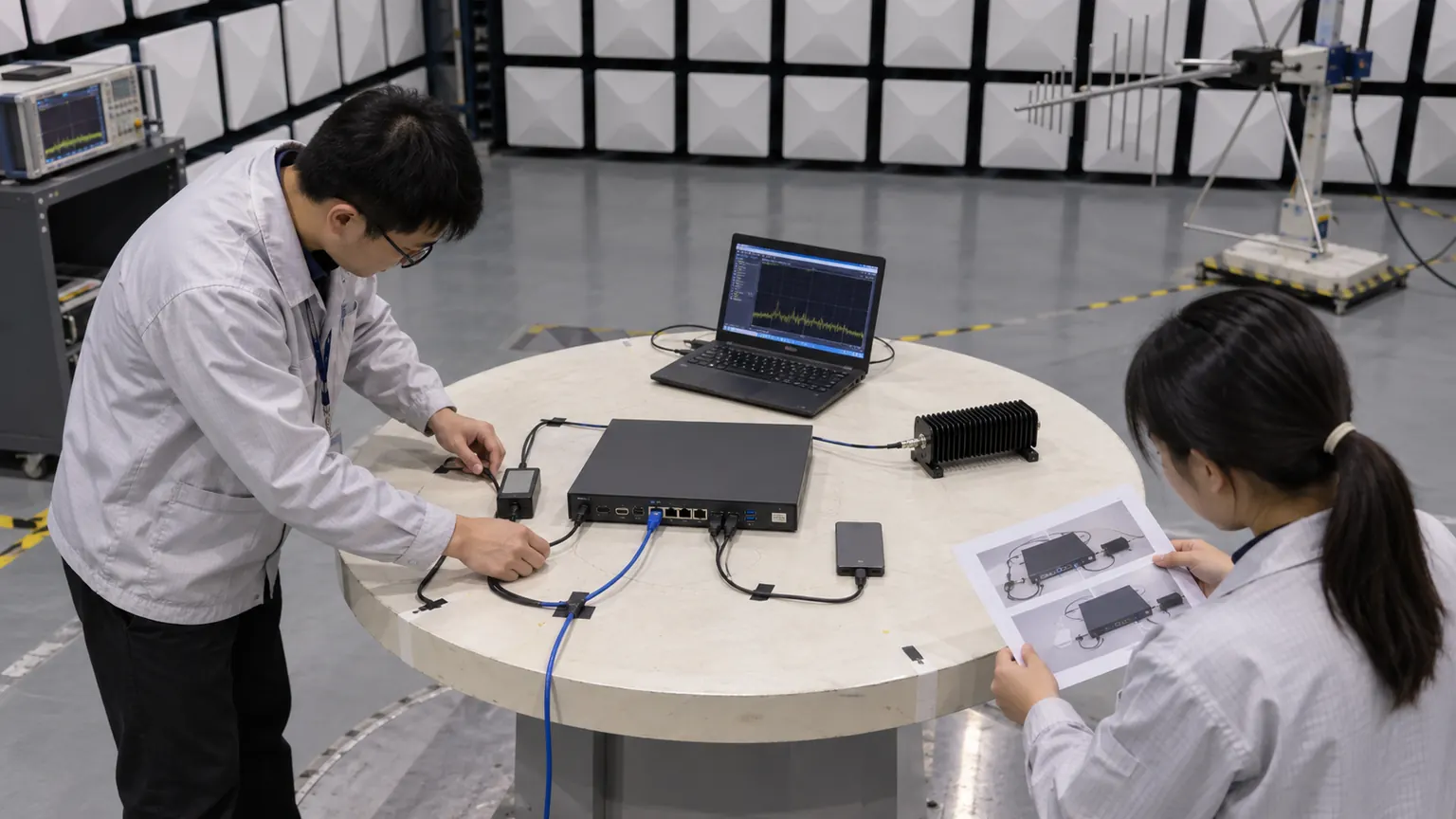

样机线缆负载与工作模式配置
样机线缆负载与工作模式配置

三、样机状态和线缆为什么会改变结果

辐射骚扰不是只由主板决定。外接线缆很容易成为共模电流的辐射天线,机壳开口、接地方式、电源适配器和外围设备也会改变回流路径。

送检时至少要锁定以下配置:

  1. 硬件与软件版本:工程样机、量产板、固件频率和扩频设置必须可追溯;
  2. 电源配置:原配适配器、可替代适配器、PoE或直流供电不能随意互换;
  3. 端口与线缆:需连接哪些端口、线缆类型与长度、屏蔽层怎样终接;
  4. 运行模式:数据传输、显示刷新、读写存储、电机负载或充电等模式要覆盖最不利状态;
  5. 辅助设备:电脑、负载、模拟器和外围设备既要维持功能,又不能掩盖样机本身的骚扰。

如果正式测试使用的配置与量产销售配置不同,即使报告数值通过,也可能无法有效覆盖最终产品。我们在项目开始前会先核对产品结构和销售市场,再确定样机数、线缆和工作模式,而不是进暗室后临时拼接。

辐射骚扰限值曲线和裕量分析
辐射骚扰限值曲线和裕量分析

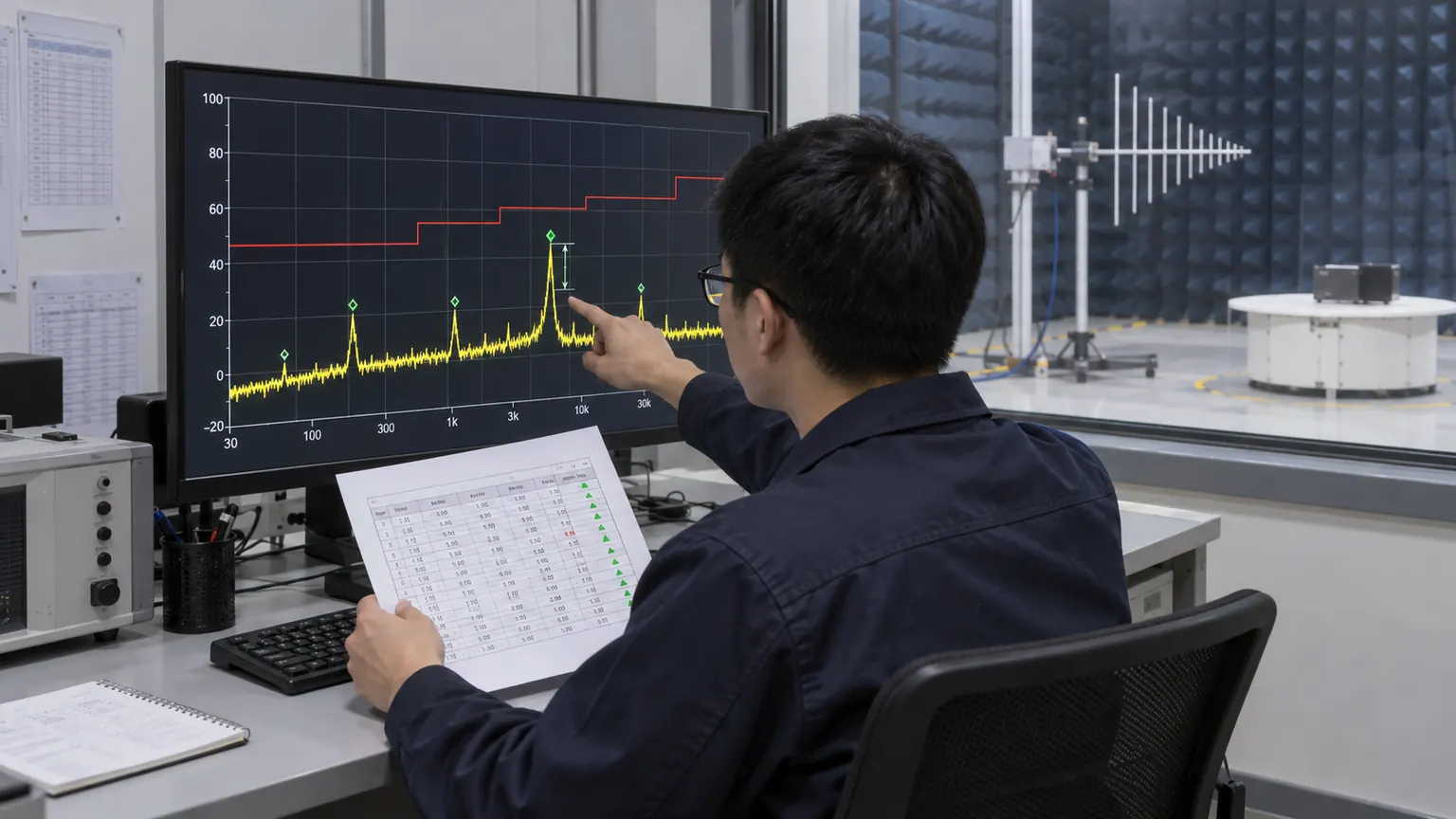

四、一张辐射骚扰曲线应该怎样看

曲线图通常同时显示实测频点和标准限值。阅读时不要只看有没有红色点,还要核对以下信息:

报告字段代表什么客户最该关注
Frequency超标或接近限值的频率是否与时钟、开关频率及其谐波对应
Level修正后的场强读数是否使用了正确的修正因子和检波器
Limit适用标准的限值产品类别、Class A/B及测量距离是否正确
Margin实测值与限值的差裕量过小可能受批次、线缆和场地不确定度影响
Polarization/Height/Azimuth最大读数出现的极化、高度和角度有助于判断线缆、机壳缝隙或板级辐射路径

以多媒体设备为例,CISPR 32:2015+A1:2019规定发射要求并区分Class A和Class B;中国现行GB/T 9254.1-2021同样适用于信息技术设备、多媒体设备和接收机的发射要求。家电、灯具、工业科学医疗设备和汽车电子则可能采用其他产品标准,不能直接套用多媒体设备限值。

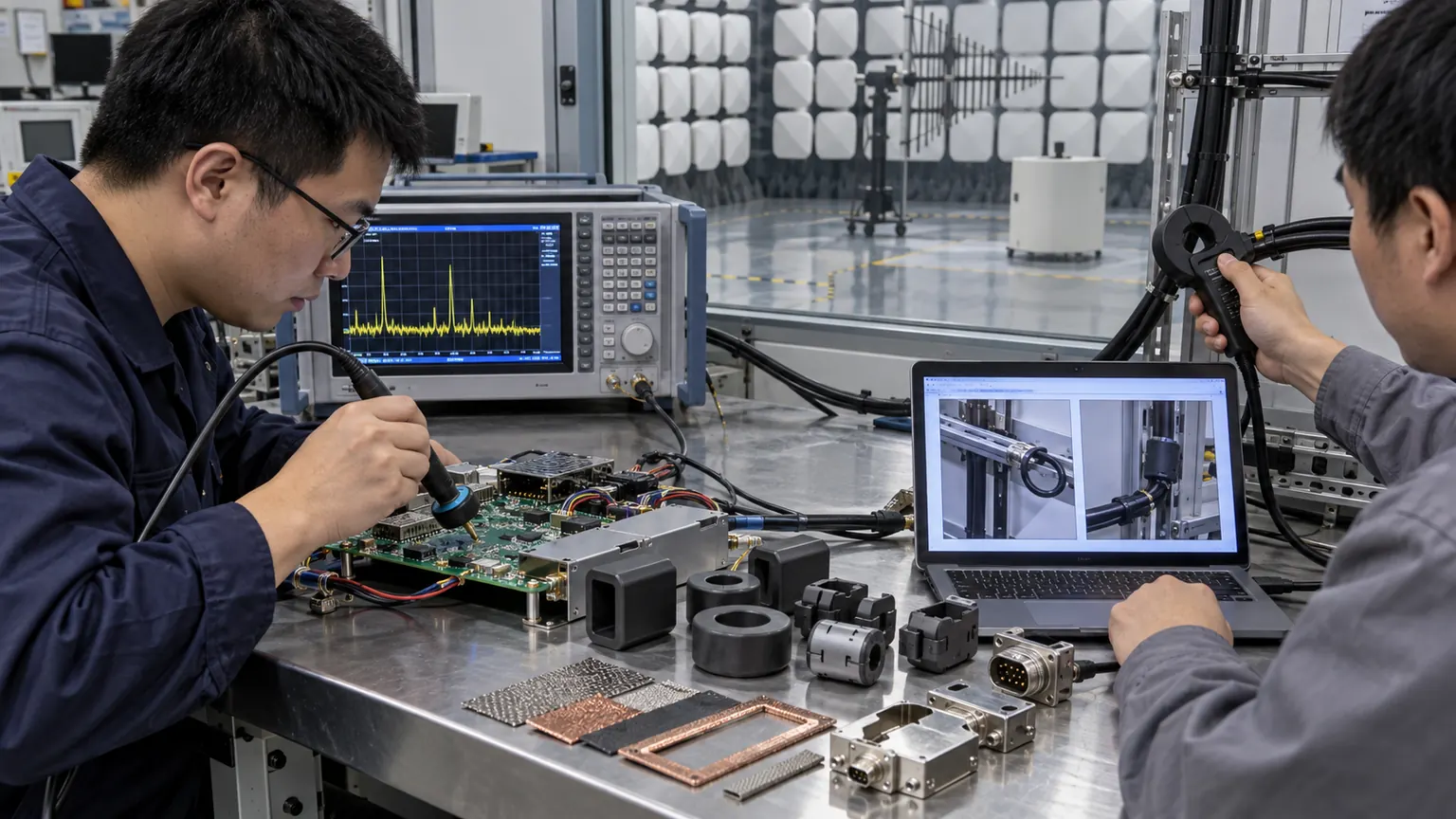

辐射骚扰超标近场与线缆定位
辐射骚扰超标近场与线缆定位

五、超标后先保留哪些信息,再决定怎样整改

一看到辐射超标就给所有线缆套磁环,可能暂时压低一个频点,却不一定能形成可量产的方案。整改前应先保存超标频率、裕量、极化、天线高度、转台角度、工作模式和线缆布置,再做针对性验证。

  • 频点与数字时钟成整数倍关系:优先检查时钟边沿、走线回路、参考地连续性和机壳开口;
  • 垂直极化、天线较低时明显:重点排查垂直走向线缆、接地线和接口共模电流;
  • 更换适配器后变化很大:同时检查适配器本体及其线缆,不要只改主机;
  • 连接网线、HDMI或长传感器线后升高:检查接口滤波、屏蔽端接和共模回流路径;
  • 只在某个运行模式超标:保留该模式的负载、数据流和软件版本,避免复测时无法复现。

辐射骚扰正式测试怎样预约

广电计量智能家居EMC服务列有辐射骚扰(RE)。预约时确认测试距离、频段、检波方式和适用限值,提供量产用电源、典型线缆、最大负载和可持续运行的监测模式。需要对比整改前后时,保留相同的布置及软件版本。

辐射骚扰测设备工作时向外产生的电磁发射。按实际供电、线缆和工作模式找到最不利方向,再与适用限值比较。

可以把接口、工作模式和已有频谱数据发给权检认证,一起核对。

本文包含AI辅助创作内容。标准信息以IEC及国家标准化管理委员会官方发布为准。
